Плавное включение нагрузки.
Схема плавного включения мощной нагрузки облегчает режим работы нагрузочных устройств, снижая броски тока за счет постепенного (в
течение 4 с) увеличения амплитуды подаваемого напряжения. Это позволяет осуществить, к примеру, значительное продление срока службы ламп накаливания,
плавное включение коллекторных двигателей (до 50 А), и кроме того, снизить уровень сетевых помех в момент включения.

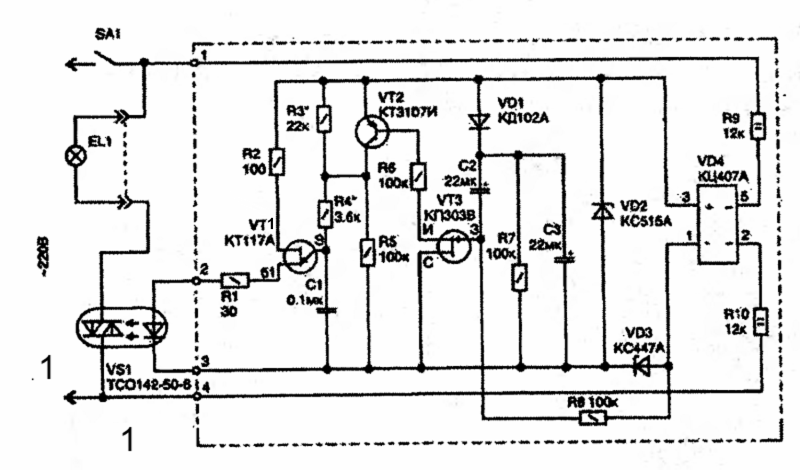

Электрическая схема включения работает следующим образом: электронным симисторным коммутатором VS1 управляет генератор на
однопереходном транзисторе VТ1. Генератор синхронизирован с частотой сети, так как он питается пульсирующим напряжением.
В зависимости от величины резисторов R3 и R4 время заряда С1 может меняться, т.е. меняется угол открывания оптронного симистора. Как
только потенциал на конденсаторе достигнет порога открывания VТ1, конденсатор С1 быстро разрядится через ограничительный резистор R1 и
светодиод оптрона. Для включения VS1 при любой окружающей температуре через светодиод должен проходить ток не менее 80...100 мА.
Использование однопереходного транзистора позволяет иметь источник питания управления небольшой мощности, так как необходимая
для включения симистора энергия накапливается на С1 и отдается в течение короткого импульса.
Радиоаматор
"Плавное включение мощной нагрузки"
