Стабилитрон как нагрузка.
Если напряжение на вторичной обмотке сетевого трансформатора слишком велико для используемого стабилизатора (Uвыпр=50...100 В), а
заниматься перемоткой трансформатора не хочется, обычно применяют балластный резистор соответствующего номинала и мощности,
включенный последовательно с нагрузкой. Такое решение оптимально при фиксированной токовой нагрузке, если же нагрузка существенно

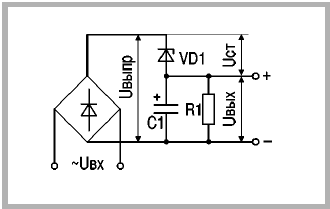

изменяется, вместо резистора лучше применить стабилитрон, как показано на рисунке.
При токах до 100 мА удобно использовать тип Д816А-Г, а до 500 мА - Д815Г-Ж. Стабилитроны можно включать последовательно,
"гасимое" ими напряжение будет равно сумме Uст стабилитронов: Uвых = Uвыпр - Uст. Интересной особенностью такого включения стабилитрона
является возможность использовать сглаживающий конденсатор С1 меньших габаритов и стoимости, так как на нем выделяется напряжение Uвых,
а не Uвыпр. Нужно лишь обеспечить ток через стабилитроны не менее Iст.мин (10 мА для Д816; 25 мА для Д815) резистором
R1=Uвых/Iст.мин.
Если нужная токовая нагрузка выпрямителя неотключаемая, R1 можно исключить.
Из-за рассеиваемой каждым стабилитроном мощности Р=Uст.Iн.макс может потребоваться установка их на теплоотвод. Хотя через стабилитрон
VD1 протекают токовые импульсы, в выборе стабилитрона допустимо ориентироваться на выходной ток Iн.макс.
Подобные схемы надежно работают у меня уже несколько лет.
Ю.Л.Каранда
Радиоаматор 2000/01
"Стабилитрон в роли балласта"
