Схемы бестрансформаторных блоков питания.
Для питания устройств с током потребления до 30 мА можно применять простые бестрансформаторные сетевые блоки питания, в которых
вместо понижающих трансформаторов применяются два конденсатора на рабочее напряжение не менее 300 В.
Для разряда конденсаторов после выключения блока питания из сети служит резистор R1.

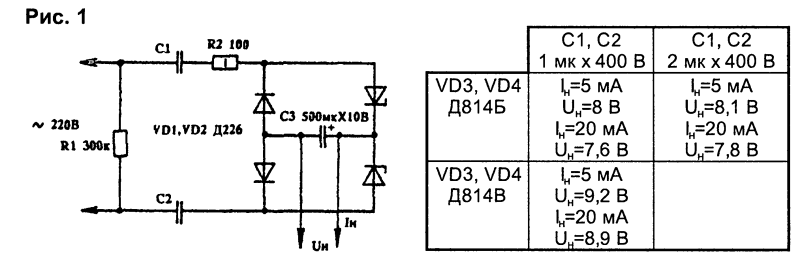

Параметры подобных бестрансформаторных блоков с различными емкостями С1 и С2 и диодами VD3 и VD4, собранных по схеме на рис. 1,
приведены в таблице.

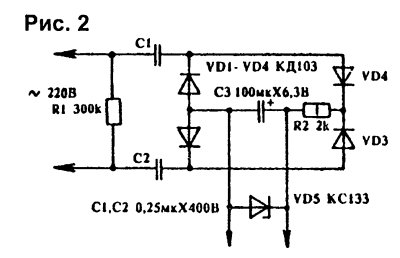

На рис.2 приводится схема блока питания с одним стабилитроном. Он используется для питания калькулятора и для зарядки аккумуляторов
типа Д-0,06.
Ю.Зирюкин
Радиомир 2014/12
"Бестрансформаторное питание".
