Делитель напряжения на транзисторах.
Данный делитель на транзисторах предназначен для питания различных электронных устройств. Делитель позволяет превратить любой
источник питания постоянного тока в два питания за счет "искусственного" создания средней точки (вывод "общий" на рисунке), где
каждое новое напряжение питания вдвое ниже, чем у первичного источника.

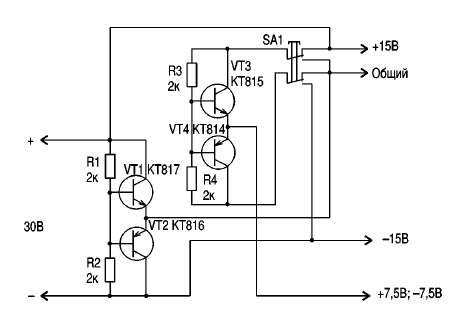

На схеме представлены два аналогичных делителя. Основной (первый) делитель собран на транзисторах VТ1 и VТ2, дополнительный делитель
(второй) - на транзисторах VТЗ и VТ4. Второй делитель при помощи переключателя SА1 может генерировать два напряжения, в зависимости от
положения SА1. Таким образом, создаются дополнительные удобство пользователю. При положении переключателя, указанном на cхеме, на
дополнительном выходе делителя "± 7,5 В" будет напряжение +7,5В (относительно общего провода). Если переключатель SА1 нажать, то на этом
же выходе появится -7,5 В. При необходимости можно обойтись и без второго делителя, исключив элементы SА1, R3, R4, VTЗ, VT4. В
этом случае источник тока на 30 В будет разделен на два напряжения: +15 В и -15 В.
Схему делителя можно применять для любых источников постоянного тока с входным напряжением от 5 до 50 В. Так, например, при Uвх = 20 В
делитель при помощи SА1 разделит его на ±10 В и ±5 В.
Детали.
Транзисторы VT1 и VТ2 (VТЗ и VТ4) должны иметь различную структуру (n-р-n и р-n-р) и одинаковые параметры.
О.В.Никитенко, Ю.А.Сокуренко
Радиоаматор 2000/05
"Транзисторный делитель напряжения"
