Регулятор мощности и яркости ламп.
К этому регулятору можно подключать в качестве нагрузки любые электроприборы, работающие на постоянном токе, - коллекторные
двигатели, паяльники, лампы накаливания и даже энергосберегающие лампы, которые простыми тиристорными регулятороми питать
нежелательно - в электроных балластах, которые в них применяются, на выходе после моста стоят электролитические конденсаторы которые
плохо работают с тиристорными регуляторами (импульсный зарядный ток выводит их из строя).

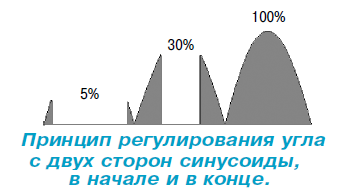

В предлагаемых схемах применен принцип регулирования в начале и в конце синусоиды, что позволяет снизить нагрузку иа электролитический
конденсатор. Регулятор мощности прост, почти не греется, на его выход можно подключать в том числе обычные лампы накаливания мощностью
до 25 Вт и паяльники до 150 Вт, рассчитанные на напряжение 220 В.

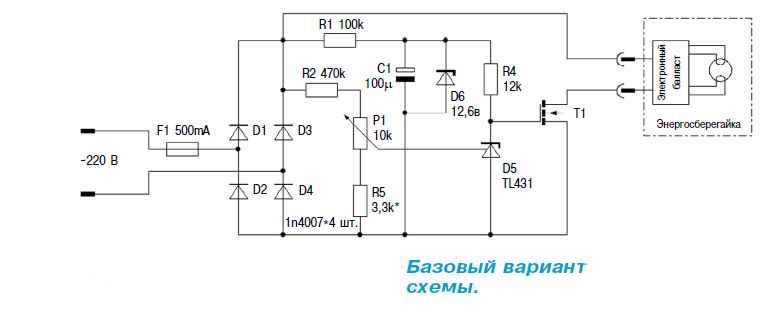

Принцип работы регулятора мощности базового варианта предельно прост: на выходе ТL431 получаем прямоугольные импульсы для
управления полевым транзистором (годится любой, рассчитанный на 400 В и ток от 2 А и выше, например ВUZ9О).
Импульсный заряд электролитического конденсатора происходит в очень короткие моменты, и только через один импульс плавного дозаряда, что
не вызывает его нагрева, а пульсации частотой около 200 Гц практически не заметны на лампе, которая подключена к регулятору.
Настройка регулятора заключается в подборе резистора R5 по желаемому диапазону регулировки - от 0% до 100%, или от 60% до 100%, или от
0% до 40%. При работе лампочки на половинной мощности ее ресурс резко возрастает.

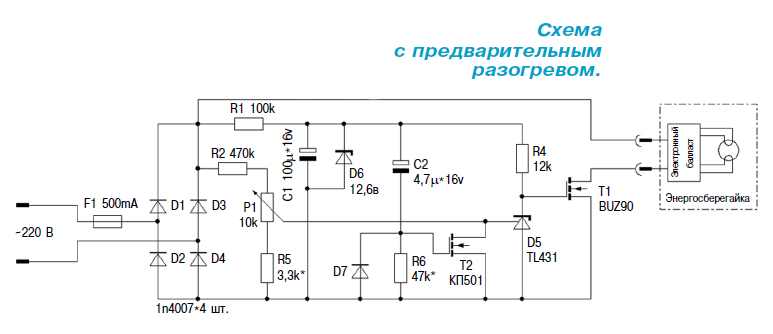

Если включить последовательно со стабилитроном светодиод, он послужит индикатором мощности (его применение желательно, если вы используете регулятор с паяльником. Яркость его свечения индуцирует выходную мощность). В процессе эксплуатации зтой схемы регулятора мощности было замечено неустойчивое включение некоторых типов энергосберегающих лампочек, которым необходим начальный прогрев. В связи с этим появилась схема с предварительным разогревом.
В момент включения устройства конденсатор С2 разряжен, и напряжение на затворе открывает транзистор T2, который, в свою очередь, шунтируют вход микросхемы TL431, на выходе которой устанавливается высокий уровень 12 В. Т1 открывается и подает на лампу все напряжение в течение времени, определяемого цепью R6, C2. Лампа быстро разогревается и готова к работе на пониженном напряжении питании. Диод D7 необходим для быстрого разряда С2 при выключении регулятора.

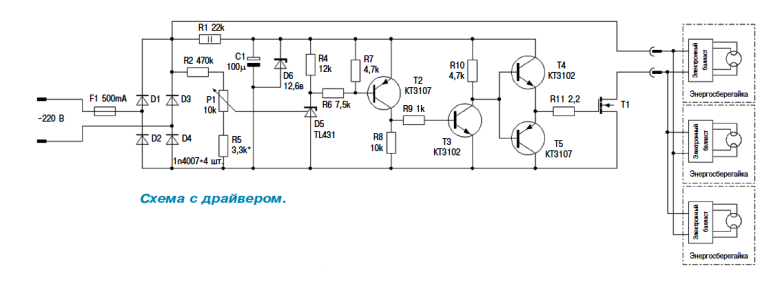

Приведенные выше регуляторы не могут питать более 2 лампочек, поскольку транзистор Т1 установлен без радиатора и может греться. В базовую схему добавился формирователь импульсов иа транзисторе Т2 и драйвер на транзисторах Т3 - Т5. Транзистор Т1 - типа IRF740. Данная схема показала хорошие результаты не только при работе на энергосберегающие лампочки, но и на обычную лампу накаливания мощностью 150 Вт.
Все приведенные регуляторы мощности могут работать при входном напряжении от ~10 В до ~250 В. Необходимо только подобрать R1 (при входном напряжении менее 20 В его можно исключить из схемы вместе со стабилитроном и резистором R2).
М. Лебедев
"Левша" 2017/05
