Электронный предохранитель схема.

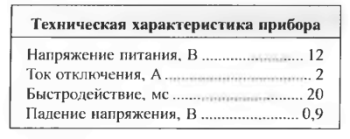

Этот электронный предохранитель предназначен для защиты источника питания постоянного тока от токовых перегрузок и коротких замыканий.

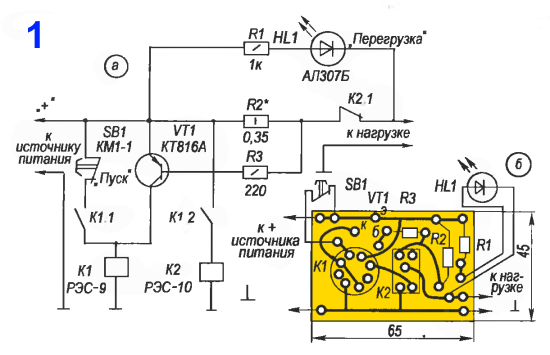

В номинальном режиме ток нагрузки (в пределах 0 - 2А) от источника питания проходит через замкнутые контакты кнопки SВ1, резистор R2,
нормально замкнутые контакты К2.1 реле К2. Светодиод НL1 не светится. Транзистор VТ1 закрыт, реле К1 и К2 обесточены. Положение их
контактов соответствует указанному на рис.1 а.
Как только ток превысит 2 А, что соответствует состоянию перегрузки, возрастает падение
напряжения на резисторе R2, которое прикладывается через базовый резистор R3 к переходу база-эмиттер транзистора VT1 открывающейся
полярностью. Когда это напряжение достигает значения 0,7 В, транзистор VТ1 открывается до насыщения и подключает к плюсу источника
питания К1 - и оно срабатывает. Его контактная группа К1.1 и К1.2 замыкаются, подключая обмотку К1 (контакты К1.1) и обмотку К2
(контакты К1.2) к источнику питания. В результате нагрузка отключается предохранителем от источника питания, транзистор VТ1 закрывается, но
реле К1 и К2 остаются в замкнутом состоянии благодаря тому, что К1 подключено своими контактами К1.1 к источнику питания (состояние
самоблокировки), а значит, и остаются разомкнутыми К2.1, надежно отключив нагрузку от источника. Также в результате этого
засвечивается светодиод НL1, индуцируя состояние перегрузки. Ток к нему проходит через резистор R1 и через сопротивление неисправной
нагрузки. После устранения причины перегрузки для подачи питания на потребитель необходимо кратковременно нажать на кнопку SВ1. При этом
обмотки К1 и К2 обесточивается и схема электронного предохранителя приходит в исходное состояние. Меняя сопротивление резистора R2

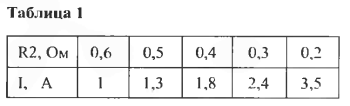

можно устанавливать заданный ток срабатывания предохранителя. Эта зависимость представлена в таблице 1.
Печатная плата электронного предохранителя показана на рис.1б. Транзистор VТ1 - любой р-n-р с напряжением более 20 В и силой тока более
0,1 А. Реле РЭС-9 паспорт РС4524202, реле РЭС паспорт РС4524303.

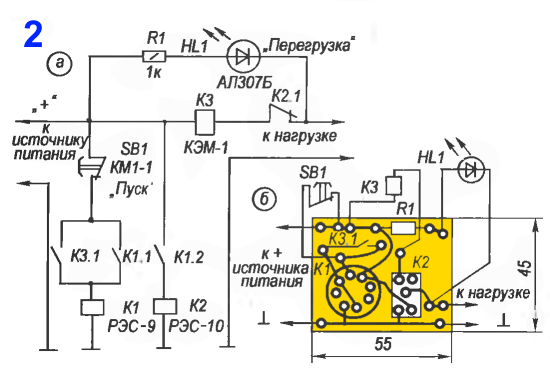

К сожалению, описанный выше электронный предохранитель имеет небольшой недостаток - падение напряжения на резисторе R2. На рис.2а
представлена схема, лишенная этого недостатка.
Здесь электронный предохранитель полностью состоит из одних реле. Причем реле К3 -
самодельное, на основе геркона КЭМ-1 с нормально-разомкнутыми контактами. Поверх его корпуса в один слой намотано 16 витков провода ПЭЛ
диаметром 0,7 мм. Таким образом, сопротивление обмотки К3 практически сведено к нулю. Предохранитель работает следующим образом. В
номинальном режиме ток к нагрузке поступает через обмотку К3 и нормально-замкнутые контакты К2.1 реле К2.
Светодиод НL1 не светится. При возникновении перегрузки увеличивается токовая нагрузка через обмотку К3 - и оно срабатывает, подключая
обмотки

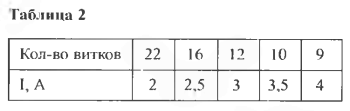

К1 и К2 к источнику питания и т.д. Заданный ток срабатывания электронного предохранителя можно регулировать количеством витков обмотки К3.
Эта зависимость представлена в таблице 2.

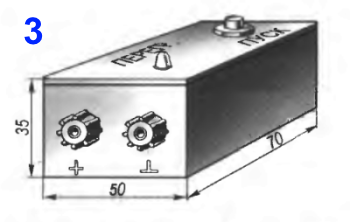

Печатная плата электронного предохранителя показана на рис. 2б. Весь прибор компактно размещается в небольшом корпусе размерами
70х50х35 мм, изготовленном из тонколистового диэлектрика (рис. 3).
