Двухполярное напряжение из однополярного.

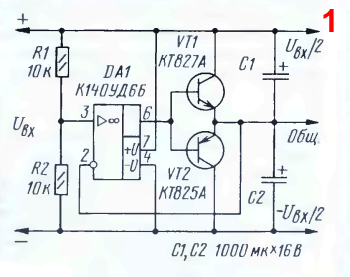

Если в лаборатории начинающего радиолюбителя есть однополярный регулируемый блок питания с напряжением 5...25 В, то с помощью несложной приставки его можно превратить в двухполярный с выходным напряжением 2х(2,5...12,5) В. Схема двухполярной приставки показана на рис. 1.
Она представляет собой активный делитель однополярного напряжения, собранный на ОУ DA1 и транзисторах VТ1, VТ2. Принцип работы
однополярного деления питания основан на свойстве операционного усилителя (ОУ) поддерживать одинаковые напряжения на своих входах. На
неинвертирующий вход подается напряжение с резистивного делителя R1R2. В этом случае на выходе ОУ станет такое напряжение, чтобы
напряжения на эмиттерах транзисторов и на неинверирующем входе были равны.
При подключении нагрузки к выходу устройства через нее начинает протекать ток. Если он по плюсовой и минусовой линиям питания будет
одинаковый, то VТ1, VТ2 закрыты. Если он станет различный, например, по плюсовой линии больше, то "лишний" ток будет протекать через VТ2,
который откроется настолько, чтобы они сравнялись, соответственно сравняются и напряжения. Если потребляемый ток будет больше по
минусовой линии, то для выравнивания будет открываться VТ1. Максимально выходные двухполярные токи определяются, во-первых,
максимальным выходным однополярным током блока питания, а во-вторых, максимально допустимой рассеиваемой мощностью коллекторов
VТ1,VТ2.

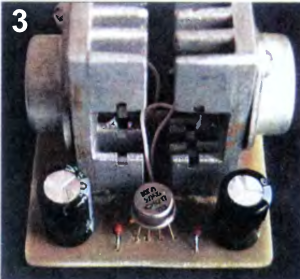

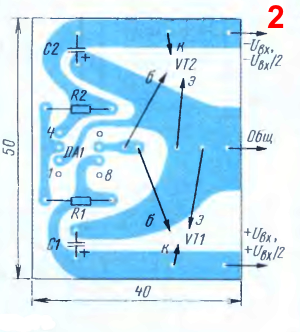

Все детали двухполярного устройства разместить на печатной плате (рис. 2, З) из односторонне фольгированного стеклотекстолита. При
рассеиваемой мощности более 1,5 Вт VТ1 и VТ2 надо установить на теплоотводы.
В двухполярном устройстве можно применить ОУ общего назначения с максимальным Iвых до 20 мА, например, К140УД7, 0Р27 и аналогичные.
-Транзисторы - любые из серий КТ827 (VT1) и КТ825 (VT2), а при Iвых до 0,5 А подойдут соответственно КТ815, КТ817 и КТ814, КТ816 с любыми
буквенными индексами.
-Конденсаторы - К50-6, К50-16 или аналогичные импортного производства,
-резисторы - МЛТ,
-С2-ЗЗ.
Налаживания двухполярное устройство не требует.
Если резисторы R1, R2 заменить переменным, то появится возможность поддерживать на выходе приставки неравные напряжения.
От редакции. В случае неустойчивой работы деления однополярного питания рекомендуется задать начальный Iб транзисторов VТ1, VТ2.
И. Нечаев
Радио 2006/02
