Прибор для лечения от укусов насекомых.
«Ох, лето красное! любил бы я тебя,
Когда б не зной, да пыль, да комары, да мухи».
Эти стихотворные строки великого русского поэта А. С. Пушкина, как говорится, не в бровь, а в глаз. Лето — время насекомых, а где
насекомые,там укусы. Для лечения от укусов насекомых, есть специальные спреи и кремы, которые можно купить в аптеке, есть и народные способы
лечения.
Например, укусы насекомых можно протирать раствором настойки календулы или влажной содой. Но на 100% ни одно из этих средств не лечит.
Идея сделать прибор, подобный купленному за границей, для быстрого лечения ран от укусов насекомых пришла мне в голову после того,
как я его испробовал на себе. Действует он так: включенную нагревательную металлическую пластину нужно приложить к укусу в течение первых
3 — 5 минут после укуса и минут 5 — 6 подержать. Нагрев осуществлялся до безопасной температуры +40…45оС. После этого боль от укуса
утихает. Все эти действия нужно было повторить последовательно в ближайшие 3 часа трижды.
Первый же опыт показал, что прибор лечит даже после 2 минут прогрева, так что смело могу посоветовать читателям «Левши» изготовить

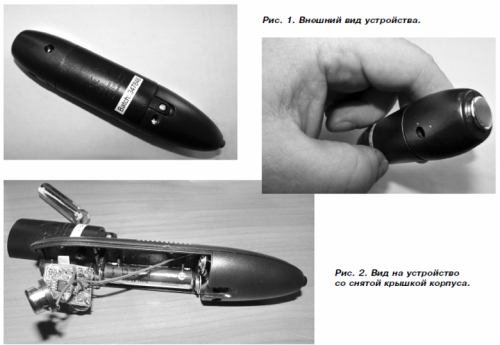

такое устройство для лечения от укусов насекомых самостоятельно. Внешний вид этого устройства для лечения представлен на рисунках 1 и 2.
Для широтно-импульсного модулятора, регулирующего температуру нагревателя, выбрана простая и проверенная схема, не требующая наладки.
Сам нагреватель — это резистор любого типа с сопротивлением 12 Ом и мощностью 0,5 Вт. Поскольку количество схемных элементов невелико,
печатную плату под нее делать не обязательно.
Операционные усилители (ОУ) для такой схемы пришлось отбросить сразу. У ОУ общего назначения после 8 — 10 кГц, как правило, выходное
напряжение резко падает, а при поставленной задаче необходимо раскачать транзистор. Для простого решения наиболее подходит аналоговый
таймер — NE555. На микросхеме 555 уместно собрать схемы различного уровня сложности, а стоит он недорого. Эта многофункциональная
микросхема представляет собой блок-генератор, где можно комбинацией резисторов и конденсатором задавать частоту, а также длительность
импульса и паузы на выходе. Согласно спецификации, таймер 555 не рассчитан на работу при напряжении менее 4,5 В. На практике же он
работает и при 3 В.

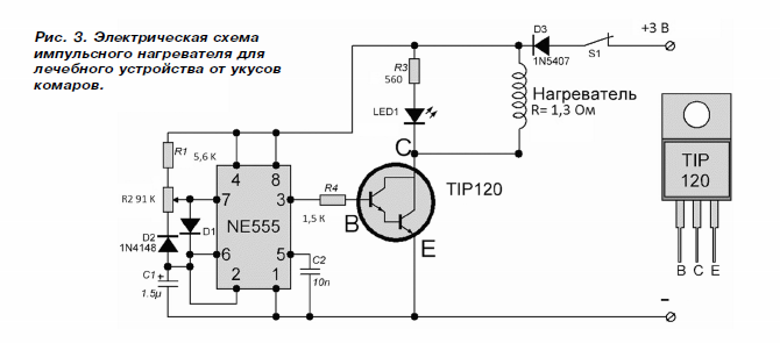

Функционирует генератор так (рис.3). Едва напряжение на конденсаторе С1 достигнет максимума (он почти заряжен), открывается внутренний
транзистор микросхемы, который способствует замыканию вывода DIS (DISCHARGE — «разряд») на землю. При этом на выходе 3 OUT
появляется логический ноль. Управляющий транзистор заперт, нагревательный элемент обесточен. Затем конденсатор С1 начинает разряжаться,
и когда напряжение на нем станет близко к нулю (почти полный разряд), микросхема переключится в противоположное состояние — на выходе
OUT логическая 1, управляющий транзистор открыт, через нагревательный элемент проходит ток. С1 начинает снова заряжаться,
и все повторяется вновь с частотой в несколько кГц.
Заряд С1 идет по пути R1, R2, D1, а разряд — по пути D1, R1, R2, вывод 7 DIS микросхемы. При изменении положения регулятора
подстроечного R2 меняются соотношения сопротивлений верхнего и нижнего плеча, что, соответственно, меняет отношение длины
импульса к паузе. Частота задается в основном конденсатором С1 и незначительно зависит от величины сопротивлений в цепи R1, R2.
Резистор R4 ограничивает ток транзистора по выходу при высоком уровне напряжения на выводе 3 таймера 555. Диоды, резисторы и
конденсаторы подойдут любого типа, номиналы могут отличаться на 30% от указанных на схеме.
Обозначенный на схеме LED1 светодиод 3 мм синий прозрачный 1000 — 2000 мКД с наименованием в каталоге 3AB4UC (производительCPM), на
3 — 3,8 В, ток 20 мА, спектр свечения 470 nm; при силе светового потока 1000 — 2000 mcd. Светодиод включается синхронно с резистором
нагревателем.
"Левша" 2019/08
