Модернизация "люстры Чижевского"
.Более десяти лет прошло с момента публикации в журнале "Радио" статьи о "люстре Чижевского".
Эта статья буквально всколыхнула радиолюбителей, и автор с большим воодушевлением приступил к сборке высоковольтного блока питания (БП)
и самой "люстры". Многие радиолюбители не только повторили предложенную журналом конструкцию "люстру Чижевского", но и предлагали свои
варианты схем БП.
Автором были повторены некоторые из них, но, к сожалению, многие, видимо, были разработаны поспешно и работали ненадежно.
Поэтому пришлось от таких "люстр" отказаться и взять за основу блок питания, предложенный в указанной выше статье.

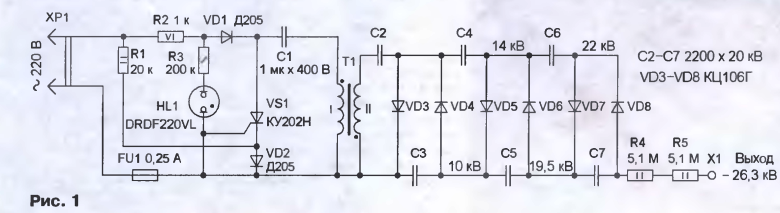

Схема блока питания показана на рис.1
При положительной полуволне сетевого напряжения через резистор R2 и диод VD1 конденсатор С1 заряжается до
напряжения немногим менее 300 В. Тринистор VS1 при этом закрыт, поскольку ток, протекающий через резистор R1, создает на диоде VD2
напряжение которое является закрывающим для управляющего перехода тринистора VS1. При отрицательной полуволне сети
диоды VD1 и VD2 закрыты и через R1 и управляющий электрод тринистора VS1 протекает ток, поэтому он открывается. Конденсатор С1
при этом быстро разряжается через первичную обмотку трансформатора Т1, диод VD2 и тринистор VS1. В этот момент на вторичной обмотке Т1
возникает импульс напряжения, поступающий на выпрямитель с умножением напряжения, собранный на диодах VD3-VD8 и конденсаторах С2-С7.
Постоянное напряжение с выхода выпрямителя через токоограничивающие сопротивления R4, R5 подают на "люстру". Неоновая лампа HL1
выполняет функции индикатора включения "люстры Чижевского".
Все детали блока питания размещают в пластмассовом корпусе. Для монтажа элементов выпрямителя использована пластина из полистирола.
Выводы деталей вплавляют в плату и соединяют отрезками монтажного провода. Тринистор VS1 и "окружающие" его детали монтируют навесным
способом на пластине из стеклотекстолита, которую также крепят в корпусе. На R4 и R5 надета полистироловая трубка, которая для

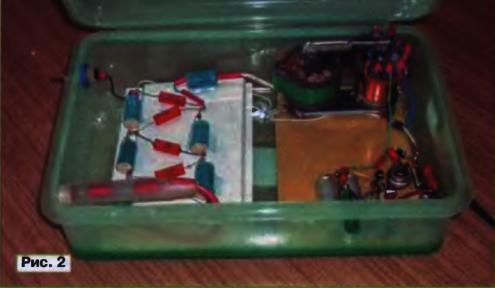

подключения высоковольтного провода к кинескопу телевизора. Внешний вид собранного блока питания показан на рис.2.
В блоке питания применены конденсаторы:
С1 - К73-16; С2-С7 - К73-13,
все резисторы - МЛТ, причем R2 составлен из трех, соединенных последовательно, сопротивлений по 330 Ом.
Т1 - трансформатор строчной развертки ТВС-110Л6, его выводы 2 и 4 соединяют с катодом VD2, вывод 3 - с конденсатором С1, а высоковольтный
вывод в толстой изоляции - с С2.
Налаживания БП не требует и начинает работать сразу. Чтобы быть уверенным в его правильной работе, следует измерить напряжение
в контрольных точках, показанных на схеме. Поэтому, приступая к сборке высоковольтного БП для "люстры Чижевского", следует
помнить, что не обойтись без измерительного прибора - в данном случае киловольтметра. Он нужен не только при налаживании, но и при
дальнейшей эксплуатации "люстры Чижевского" - для проверки правильности ее функционирования.

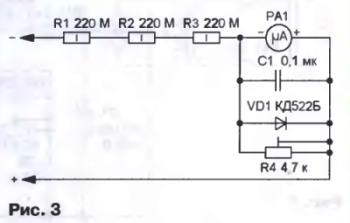

Схема киловольтметра показана на рис.З
В нем можно применить стрелочные микроамперметры на ток от 10 до 50 мкА. При использовании микроамперметра М903/1 (или
аналогичного) с током полного отклонения 50 мкА устанавливают три (R1-R3) соединенных последовательно резистора КЭВ-1 по 220 МОм или два
КЭВ-2 по 330 МОм.
Этот микроамперметр удобен тем, что не потребуется переделка шкалы - достаточно надпись "μА" (или мкА) заменить на "kV" (или
кВ). Для микроамперметра М900 с током полного отклонения 10 мкА следует использовать два соединенных последовательно резистора КЭВ-5
сопротивлением по 1 ГОм. Переменный резистор R4 предназначен для калибровки шкалы стрелочного прибора, а диод VD1 и конденсатор С1 -
для его защиты.
Сопротивления R1-R3 размещают в щупе прибора - полом цилиндре из органического стекла с наружным диаметром 20 мм и толщиной стенок 4
мм.
Остальные элементы - диод VD1, конденсатор С1 и переменный R4 монтируют непосредственно на выводах микроамперметра. Его, в
свою очередь, устанавливают в пластмассовый корпус и соединяют с щупом гибким проводом в надежной изоляции.
Калибровку шкалы проводят с помощью эталонного измерительного прибора, подключив их одновременно к выходу высоковольтного (БП).
Резистором R4 устанавливают показания обоих приборов одинаковыми. Автором было собрано три комплекта "люстры Чижевского", и все они
надежно работают в течение многих лет. При изготовлении собственно "люстры" следует выполнять все рекомендации, изложенные в упомянутой
выше статье.
А.Просянов
Радио 2008/01
"Блок питания и киловольтметр
для "люстры Чижевского".
