Схема метронома.
Метроном — прибор, отмечающий короткие промежутки времени равномерными сигналами. В основном используется музыкантами как
точный ориентир темпа при исполнении музыкального произведения на репетиции.

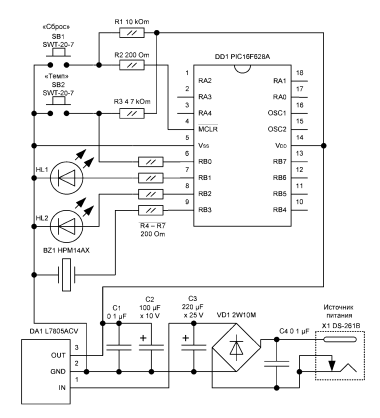

Принципиальная схема метронома на микроконтроллере изображена на рисунке. В основе устройства лежит микроконтроллер DD1 PIC16F628A.
Для генерации тактовой частоты метронома используется внутренний RС-генератор. SB1 - кнопка сброса контроллера.
Нажимая в нужном Вам темпе кнопку SB2, добиваются частоты воспроизведения света и звука метронома от долей секунды до 50-и секунд.
Резисторы R2 и R4 ограничивают ток на входах контроллера. Резисторы R1 и R3 устанавливают высокий логический уровень в пассивном
состоянии SВ1 и SВ2.
Резисторами R5 - R7 устанавливают напряжение на светодиодах Н1.1, Н1.2 и пьезоизлучателе звука В1 со встроенным генератором.
НL1 и НL2 - любые светодиоды с током потребления 15 мА - 20 мА.
Линейный интегральный стабилизатор DA1 стабилизирует напряжение 5 В.
Постоянное или
переменное питание метронома подается в пределах 9 - 15 В на разъём Х1 и выпрямляется диодным мостом VD1.
Все конденсаторы С1-С4 в данном
приборе выполняют фильтрующую функцию.
Ковалев А.Ю.
РК 2014/08
