Аналог стабилитрона на транзисторах.

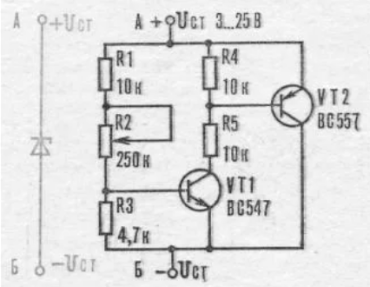

Если под руками нет стабилитрона на требуемое напряжение, его заменит несложное двухтранзисторное регулирующее устройство. Схема такого аналога стабилитрона напечатана в болгарском журнале «Млад конструктор». Она полностью заменяет стабилитрон и может заменить стабилитроны в пределах от 3 до 25 вольт.
Вращая движок переменного резистората R2, в большей или в меньшей степени приоткрывают транзистор VT1, а вслед за ним и VT2. Изменяя таким образом внутреннее
сопротивление VT2, устанавливают на нем с помощью R2 искомое значение стабилизации.
В аналоге стабилитрона можно сделать транзисторную замену ВС547 отечественным маломощным кремниевым КТ315 или КТ312, с параметром h 21э ≥ 100,
а ВС557 - аналогичным прибором средней мощности типа КТ814 или КТ816.
