Преобразователь постоянного напряжения
1,5 В - 15 В.

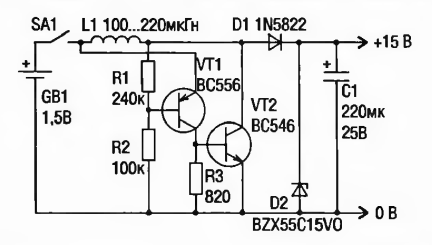

На рисунке показана схема преобразователя, в которой используется батарея или аккумулятор напряжением 1,5 В - источник постоянного тока
для получения постоянного напряжения 15 В.
При замыкании в преобразователе тумблера SA1 на резисторе R 1 появляется падение напряжения, через базу транзистора VТ1 будет протекать
ток и оба транзистора VТ1 и VТ2 будут находиться в открытом состоянии. В начальный момент времени на коллекторе VТ2 почти нулевой
потенциал и через
него и катушку индуктивности L1 протекает нарастающий ток. Его величина будет непрерывно нарастать до тех пор, пока VТ2 не перейдет в
режим насыщения. Следствием будет увеличение коллекторного напряжения на VТ2 и на резисторе R2. В результате этого VT1 закроется, после
чего закроется и VТ2.
Прекращение протекания токового потока через L1 приводит к образованию на коллекторе VТ2 относительно большого положительного
напряжения (десятки вольт), которое через быстрый диод Шоттки VD1 заряжает конденсатор С1. Стабилитрон VD2 выполняет в преобразователе роль ограничителя
зарядного напряжения на конденсаторе С 1 и поддерживает его на уровне 15 В. После исчезновения магнитного поля катушки L1 напряжение на
коллекторе VТ2 уменьшается до уровня источника питания 1,5 В, оба транзистора переходят в открытое состояние, и через каryшку
индуктивности опять потечет нарастающий токовый поток.
Описанный процесс в преобразователе повторяется с частотой около 10 кГц.
Радиосхема 2009/04
"Преобразователь постоянного напряжения
элемента питания 1,5 В."
