Регуляторы мощности для паяльника своими руками

Для хорошего качества пайки и чтобы жало паяльника не разрушалось из-за перегрева используют регуляторы мощности, которыми можно изменять напряжение на паяльнике, а значит и температуру жала.
Приводится две конструкции регуляторов.

Первый регулятор мощности из-за малого количества деталей компактен и может поместиться в маленький корпус, и его можно сделать сетевой вилкой для паяльника. Регулятор может работать с нагрузкой от нескольких ватт до 100 Вт.
Регулировка мощности от 50% до 97% осуществляется тринистором VS1. Когда он закрыт, то отрицательная полуволна напряжения проходит напрямую через диод VD1 и нагревает паяльник до половины мощности. При срабатывании VS1, включенный параллельно VD1, управляет мощностью положительного полупериода.
Управляется VS1 генератором на VT1, VT2 и времязадающей цепочкой R5R6C1, выдавая управляющий фозоимпульсный сигнал.

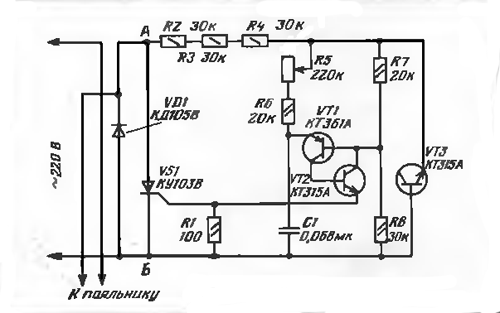

regulator

Питается генератор от импульсов сформированных цепочкой R2-R3-R4-VT3 напряжением около 7 вольт. VT3 играет роль стабилитрона с малым током стабилизации, что дало возможность разгрузить резисторы R2-R4.

regulator1

Переменный потенциометр R5 регулирует выходную мощность изменяя период от начала положительной полуволны сети до момента срабатывания генератора и открытия тиристора.

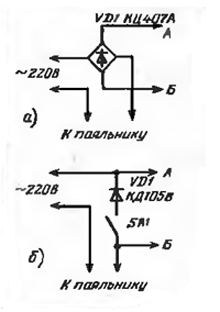

Приводятся две схемы подключения этого регулятора в зависимости от выбора пределов регулирования мощности.

Регулятор, собранный по схеме на рис.а) имеет пределы изменения 0-95%, а по схеме рис.б) - при разомкнутых контактах SA1 0-50% ( при замыкании SA1 входная часть становится такой же, как в основной схеме и диапазон регулировки - 50%-97%).

Второй регулятор для паяльника не создает радиопомех и стабилизирует выходное напряжение при изменении сетевого. Средняя мощность регулятора может меняется 52...55% - 95...98%.
Он собран из тринистора VS1 с управлением на мультивибраторе (транзисторы VT1 и VT2), который выдает импульсы с регулируемой скважностью. Когда VT2 открыт, на управление VS1 подается напряжение и он тоже открывается. Поэтому тринистор открывается в начале каждого положительного полупериода сети на его аноде (xp-1) и через нагрузку течет ток, так же как и в момент отрицательных, через диоды VD3, VD4. В этом случае паяльник работает на максимальной мощности.
При закрытии VT2 тринистор тоже закрывается и через нагрузку течет ток только в момент отрицательного полупериода на xp-1. Мощность на паяльнике уменьшается и соответственно температура жала падает.
Мультивибратор переключается из одного состояния в другое через 3...5 секунд и с ним переключается и VS1. За это время переключения жало не успевает сильно нагреться или охладиться и держит какую-то среднюю температуру которая зависит от скважности импульсов мультивибратора, которую можно регулировать резистором R3.

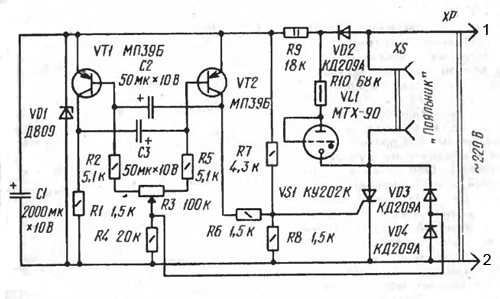

regulator1

При длительных паузах при пайке целесообразно потенциометр регулятора установить на минимум, Тогда паяльник будет находится в постоянной готовности, а при переводе регулятора на нужную мощность он быстро будет готов к работе.

Питается мультивибратор от сети через выпрямитель VD2-R9-C1, где С1 - сглаживающий конденсатор. Постоянное напряжение на выпрямителе около 7 вольт.
Индикатором работы регулятора является тиратрон VL1. Он светится при открытом тринисторе и гаснет при его закрывании. С его помощью можно контролировать мощность подаваемую на паяльник по частоте его мигания.
Для устранения радиопомех служит цепочка элементов VD4-R4, которая синхронизирует включение VS1 с началом положительного полупериода на его аноде.

В мультивибраторе используют транзисторы с коэффициентом передачи тока > 50. Чем больше коэффициент, тем шире диапазон регулировки. Этот регулятор можно использовать и для напряжения 36 вольт. Только для этого надо подобрать R9, чтобы на С1 было около 7 вольт. Также надо использовать другой индикатор включения тринистора и диоды VD3, VD4 на больший ток нагрузки.

При создании конструкций регулятора на резистор регулировки ставьте пластмассовую диэлектрическую ручку во избежании поражения электрическим током.

Эти конструкции имеют бестрансформаторное питание от сети. При работе с ними соблюдайте осторожность !
