Питание люминесцентных ламп от аккумулятора

Разбирая старые свои записи обнаружил на оторванном листочке нарисованную схему и вспомнил как она у меня появилась.
В 90-х годах уже прошлого века был такой период, когда в Крыму зимой в квартирах тепла не было, свет выключали на долгое время. Люди приспосабливались как могли. Мои знакомые радиолюбители в каком-то журнале нашли схему преобразователя для люминесцентных ламп и собирали ее для себя и друзей. Запитывали схему от аккумуляторов из машин, т.к. денег на бензин тоже не было. Ребята заверяли меня, что она рабочая, и я ее срисовал на листок.
В наше время такой способ питания люминесцентных ламп от аккумулятора тоже может пригодится для гаражей и дач, где нет подвода электричества.

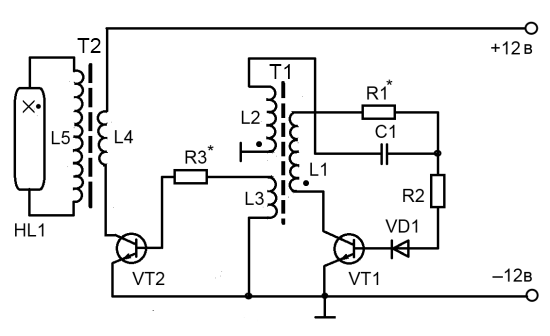

lampa

Трансформатор Т1 намотан на ферритовом кольце диаметром 10-12 мм и состоит из обмоток:
L1 и L2 - по 25 вит., а L3 - 15 вит. провода ПЭВ-0,25. При включении необходимо не путать начало и конец обмоток.
Трансформатор Т2 намотан на половине сердечника строчного трансформатора от телевизора СБ 30х20 или ферритовом стержне диаметром 8-10 мм и длиной 45-50 мм.
L4 - 35 витков эмалированного провода d = 0.5-0,8 мм;
L5 - 500 витков эмалированного провода d = 0,16-0,25 мм.
Повышающую обмотку L5 желательно пропитать цапоновым или пропиточным лаком.
Резисторы:
R1 - 30 кОм (подстраивают);
R2 - 220 Ом;
R3 - 1...100 Ом (подстраивают).
Конденсатор С1 - 1000 пФ.
Диод VD1 - Д219.
Транзисторы:
VT1 - КТ815;
VT2 - КТ805 или КТ808.
Люминесцентная лампа HL1 на 15-20 Вт.

Холостой ток задающего генератора 10-20 mA, а рабочий ток питания люминесцентных ламп при горящей лампе 1-1,5 A.
Включение и настройку преобразователя необходимо осуществлять только при активной нагрузке (лампе 15-20 Вт)!
