Регулируемый блок питания с защитой своими руками

В радиолюбительской практике одним из необходимых устройств является регулируемый блок питания (БП), который обычно используется в радиолюбительских конструкциях - с выходным напряжением от 1,5 до 12 вольт, которое возможно плавно менять от 0,5 до 12 вольт при токе нагрузки до 0,3 А.

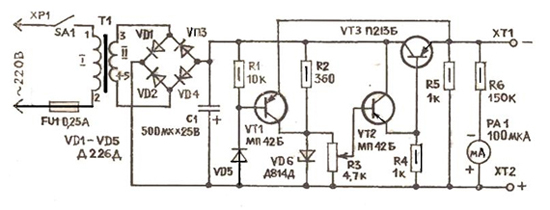

Схема такого регулируемого блока питания показана на рисунке.
Также в этом регулируемом блоке питания есть защита от коротких замыканий (к.з.), которую желательно иметь при занятии радиолюбительством, где к.з. питания обычное дело.
Рассмотрим как работает этот регулируемый блок питания с защитой.
При подаче на трансформатор 220 В на выходе должно быть 13-17 В, которое выпрямляется диодным мостом VD1-VD4.
Конденсатор С1 служит для стабилизации и сглаживания пульсаций. Чем больше емкость этого конденсатора, тем меньше вероятность появления фона переменки в устройствах, где стоит громкоговоритель (радиоприемниках, усилителях и т.д.).
Стабилитрон VD6 и резистор R2 составляют параметрический стабилизатор, держащий на стабилитроне от 11,5 до 14 вольт. Переменным резистором R3 настраивается нужное выходное напряжение регулируемого блока питания.
С движка R3 питание подается на стабилизатор, состоящий из транзисторов VT2 и VT3. Этот стабилизатор обеспечивает необходимый нужный ток блока через нагрузку при заданной величине выхода блока питания.

схема

Нагрузочное сопротивление R5 блока питания нужно для того, чтобы микроамперметр показывал не напряжение холостого хода, а настоящее его значение. Правда, при подключении блока к конкретному изделию это значение, возможно, незначительно уменьшится. Нужное значение выставляем переменным резистором.

Каскад защиты регулируемого БП от короткого замыкания собран на транзисторе VT1 и защита осуществляется следующим образом: В нормальном состоянии VT1 закрыт, т.к. на базе будет положительный потенциал относительно эмиттера. При к.з. на эмиттер пойдет весь плюс, а на базе, через делитель R1-VD5, оно будет меньше, или минусовое, относительно эмиттера. VT1 откроется и зашунтирует стабилитрон VT6 и VT2, VT3 закроются и на выходе будет около нуля до тех пор, пока к.з. не устранится, и тогда на выходе опять появится напряжение.

радиатор

Для регулируемого блока подойдет любой трансформатор на 13 -17 В и потребляющий ток 0,3-0,4 А, т.е. мощностью 5 - 6 ватт. Если неизвестна мощность трансформатора, определяют по его сечению магнитопровода.
Если есть трансформатор с не с теми выходными параметрами, то можно перемотать вторичную обмотку. Как это сделать смотрите здесь.
Ток блока питания определяется при нагрузке на сопротивление 45 Ом и мощностью не менее 5 Вт. Если сопротивления такой мощности нет, то его можно составить из четырех параллельно соединенных двухваттных резисторов на 160-200 Ом.

крепление

Диоды VD1-VD5 - любые из серии Д226. Вместо стабилитрона Д814Д можно использовать Д813.
Транзисторы VT1, VT2 выбираем как можно с большим коэффициентом передачи, а VT3 - П213, П216, П217, П201 - П203 с любыми буквами. Их можно заменить более современными отечественными и зарубежными аналогами.

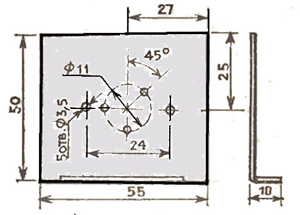

Мощный VT3 устанавливаем на теплоотвод. Теплоотвод изготавливается из алюминиевой пластины толщиной 2-3 мм.То место, где он должен стоять, зачищаем мелкой наждачной бумагой для лучшей теплоотдачи.
На выводы, для того, чтобы они не касались корпуса радиатора, для защиты одеваем полихлорвиниловую трубку и сильно прижимаем транзистор винтами фланца к корпусу теплоотвода.
РА1 - микроамперметр с шкалой 100 мкА, но можно применить прибор и с другой шкалой, только нужно сопротивление R6 подогнать так, чтобы вся шкала была на напряжение 15 В.
Плату регулируемого блока питания с защитой изготавливаем печатную или с навесным монтажом, используя шпильки или заклепки .
