Радиомикрофон своими руками.

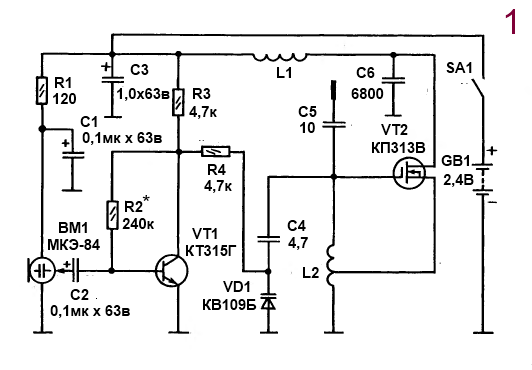

Радиомикрофон, схема которого приведена на рис.1 работает в FM диапазоне 98 МГц и имеет хорошее качество передачи звука, стабильность несущей частоты, отсутствие внеполосного излучения.
mikrofon1 На входе радиомикрофона стоит электретный микрофон типа МКЭ-84, преобразующий акустические колебания в электрический сигнал. В корпусе микрофона уже встроен усилитель на полевом транзисторе. Питание на него подается после фильтра R1C1. Но выходное напряжение с микрофона недостаточно для получения на выходе в антенне радиомикрофона нужной девиации частоты 75 кГц. Поэтому в нем добавлен усилитель на биполярном транзисторе V1, включенный по схеме с ОЭ.
Для стабилизации режима работы V1 здесь применяется отрицательная обратная связь через резистор R2, которая удерживает постоянный потенциал на коллекторе, равный половине напряжения источника питания.
Частотный модулятор выполнен на варикапе VD1, к которому подводится частоты звука и генератора радиосигнала. Емкость варикапа определяет проходящее через резистор R4 постоянное напряжение c коллектора VT1, а также напряжение ЗЧ, которое изменяя эту емкость изменяет частоту генератора.
Генератор собран на полевом транзисторе с изолированным затвором VT2. Отрицательное напряжение смещения на затвор подается с катушки L2. Генерация синусоидальных колебаний происходит благодаря взаимодействию двух частей катушки между собой.
Антенна радиомикрофона состоит из отрезка телевизионного кабеля с удаленной оплеткой длиной 15 см.
Питание 2,4 - 3 в на схему радиомикрофона поступает через фильтр L1C6.
mikrofon2 В радиомикрофоне применяются следующие детали:
V1 - КТ315Г с заменой такой же серии с другими буквенными индексами;
полевой V2 - КП313В с подобной заменой;
варикап VD1 - КВ109В с заменой на любой из серии КВ102, КВ109.
Элекролитические конденсаторы лучше применить малогабаритные - К50-40, К50-35. Для С4,С5 - КД-1; С6 - КМ-5Б.
Резисторы - МТ, МЛТ, С-4 мощностью 0,125 Вт.
L1 наматывается на оправке диаметром 3 мм и содержит 30 витков провода ПЭВ2-0,3. Ее индуктивность равна 1,1 мкГн.
L2 содержит 12 витков ПЭВ2-0,56 с отводом от 4 витка относительно "земли", намотанных на оправке диаметром 4,5 мм, и имеющая индуктивность 0,49 мкГн.

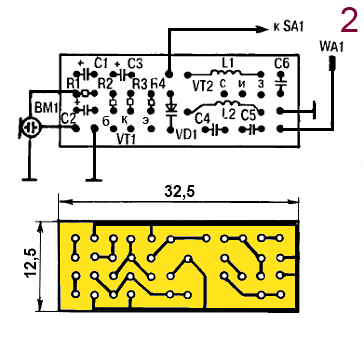

Схему радиомикрофона лучше сначала собрать на монтажной плате, чтобы предварительно отладить ее, а затем перенести на печатную плату (рис.2).
Вначале подбираем резистор R2 в усилительном каскаде так, чтобы потенциал на коллекторе V1 был равен половине значения питания на GB1.
А колебательный контур можно настроить с помощью УКВ радиоприемника. Растягивая или сжимая катушку L2 добиваются устойчивого приема сигнала радиомикрофона.
