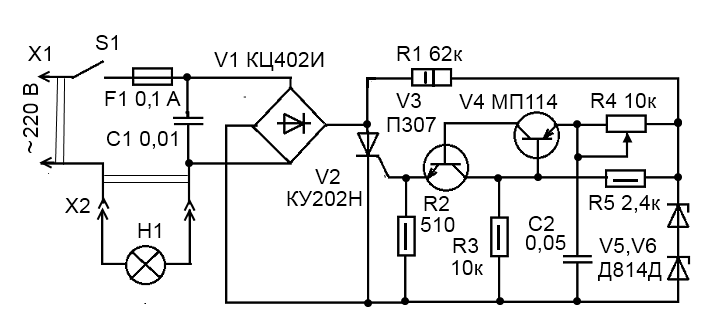

Схема диммера для ламп накаливания.

Этот диммер предназначен для плавной регулировки напряжения на лампах накаливания мощностью до 100 Вт. При применении более мощных ламп нужно заменить диодную сборку V1 на диодный мост из диодов КД202Н - КД202Р или им подобные по характеристикам. Диоды, в этом случае, необходимо установить на радиаторы.

Регулировку в диммере осуществляет тринистор V2, управляемый аналогом однопереходного транзистора из V3 и V4 на которые подается напряжение с фозосдвигающей цепи, состоящей из конденсатора С2 и резистора R4.
Продолжительность зарядки С2 будет наибольшей при наибольшем сопротивлении потенциометра R4 (по схеме движок в левом крайнем положении), который и регулирует яркость лампы накаливания Н1. R4 подбирают такого номинала, чтобы в крайне левом положении движка была необходимая минимальная яркость Н1.
Схема диммера питается стабилизированным источником, состоящий из балластного сопротивления R1 и стабилитронов V5,V6. Конденсатор С1 установлен для снижения радиопомех от работающего светорегулятора.

cvetoregulyator

Детали диммера:
R1 - МЛТ-2, остальные резисторы - МЛТ-0,5;
потенциометр R4 - любого типа, совмещенный с выключателем S1;
С1 - на 750 В, а С2 - на 160 В;
тринистор - любой из КУ202К - КУ202Н;
стабилитроны могут быть и Д813;
транзистор П307 - замена на МП111Б, а кремниевый МП114 на МП115 или на другие аналогичные.
