Управление яркостью светодиода напряжением.
Известно, что яркость светодиода пропорциональна токовому значению, который протекает через него. Поэтому искомая схема управления должна содержать конвертер напряжение/ток, который обеспечит нужное токовое значение через светодиод независимо от прямого падения напряжения на нем. В случае, когда необходимо управлять яркостью светодиода, можно воспользоваться схемными решениями, как показано на рисунках.

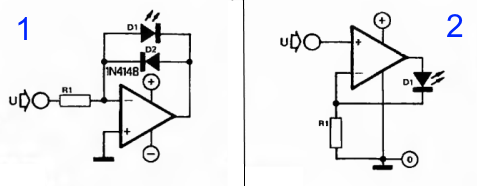

На рис.1 показана схема управления яркостью светодиода с использованием операционного усилителя. Положительное напряжение подается
на инвертирующий вход ОУ. Ток, протекающий через сопротивление R1 и, следовательно, через светодиод определяется соотношением U/R. Диод
D2 включен, чтобы ограничить максимальное положительное отклонение +0,6 В.
На рис.2 показана схема с высоким входным сопротивлением, которое фактически не потребляет ток от входного напряжения. Для управления
яркостью светодиода служит резистор R1, номинал которого определяется соотношением Umax/Imax, где Umax - максимальное входное
напряжение, Imax - максимальный ток светодиода.
Радиосхема 2009/05
