Необычная мигалка на светодиодах.

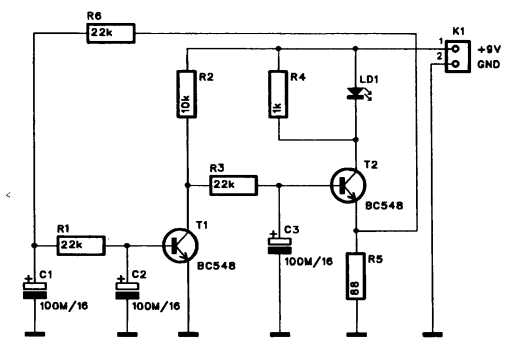

Стандартные мигалки, в том числе и с использованием светодиодов, работают в импульсном режиме - периодически то зажигаются, то погасают. Мигалка, схема которого показана на рисунке, характерна тем, что интенсивность свечения светодиодов (их яркость свечения) изменяется не скачкообразно, а плавно - практически по синусоидальному закону.
Схема мигалки представляет собой низкочастотный генератор с источником тока на выходе. В генераторе использованы три RС цепочки. При
этом величины конденсаторов 100 мкФ, а резисторов - 22 кОм. В коллекторную цепь транзистора Т2 включен светодиод LD1 .
Практически светодиодов может быть и больше, например, 2 или 3. Ток через цепочку светодиодов останется таким же, как и для одного
светодиода. Это обусловлено свойствами источника тока, питающего светодиоды.
При желании в мигалке вместо светодиодов можно применить даже небольшие лампы накаливания, но при этом, естественно, в качестве Т2 надо
использовать более мощный транзистор, подобрать величину резистора R5 и, возможно, повысить напряжение питания схемы.
Транзистор Т2 при работе схемы может рассеивать значительную мощность, поэтому для него потребуется радиатор.
Рабочая частота генератора может быть изменена за счет подбора величин время-задающих RC цепочек. Чем больше их постоянная времени,
тем ниже будет чaстота изменения яркости свечения светодиодов (или ламп накаливания) мигалки.
Е.Л. Яковлев.
Радиосхема 2009/01
