Пробник для полевых транзисторов.

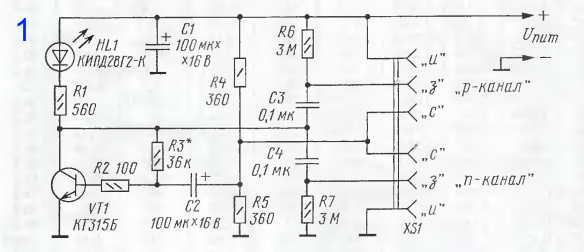

Этот пробник (рис.1) предназначен для быстрой проверки работоспособности полевых транзисторов. С его помощью можно проверять
полевые
транзисторы серий КП103, КП302, КПЗ0З, КП305, КП307 и другие с начальным током стока, отличным от нуля.
На транзисторе VT1 собран
усилительный каскад, режим которого задает резистор R3. Резистор R2 повышает устойчивость пробника к
самовозбуждению на высоких частотах. Полевые транзисторы подключают к гнездам разъема Х1:
с р-каналом - к трем верхним по схеме;
с n-каналом - к трем нижним.
Через конденсаторы С2, С3, С4 осуществляется обратная связь по переменному напряжению, а через R4, R5 поступает питающее напряжение
на сток транзисторов. R6, R7 обеспечивают связь затвора с истоком по постоянному току.
Без проверяемого полевого транзистора транзистор VТ1 открыт и светодиод НL1 светит непрерывно. При его подключении образуется
мультивибратор с емкостными связями. Если он исправен, возникнет генерация на частоте несколько герц и светодиод будет вспыхивать с этой
частотой.
Питать устройство можно от сетевого блока питания, в том числе и нестабилизированного, а также от батареи аккумуляторов или гальванических
элементов напряжением 9...12 В.
В устройстве можно применить, кроме указанного на схеме, любой транзистор серий КТ312, КТ315;
светодиод - любой другой с рабочим током 10...20 мА.
Полярные конденсаторы - К50-6, К50-16; неполярные - К10-17а;
резисторы - МЛТ, С2-33.
В качестве гнезд разъема Х1 допустимо использовать любые подходящие контакты, например, от панели для микросхем.

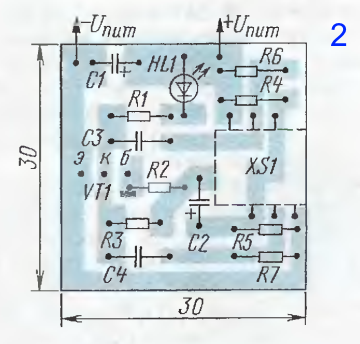

Все детали размещают на печатной плате (рис.2) из односторонне фольгированного стеклотекстолита.
Налаживание сводится к подбору R3 такого сопротивления, чтобы получить 2...3 В на коллекторе VT1.
Для проверки работоспособности пробника к нему надо подключить несколько заведомо исправных полевых транзисторов различных типов.
