Как получить мощные импульсы.

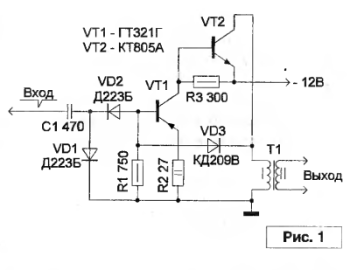

Для получение мощных импульсов можно применить формирователь импульсов как на рис.1. В ждущем режиме он практически не потребляет
энергии, так как оба транзистора закрыты.
Короткий запускающий импульс открывает транзистор VT1 и вслед за ним - VТ2. В таком состоянии устройство удерживается напряжением
положительной обратной связи через диод VD3.
Как только магнитопровод трансформатора Т1 войдет в насыщение, индуктивность обмотки | и падение напряжения на ней резко уменьшатся.
Отрицательное напряжение на коллекторе VТ2 относительно общего провода уменьшится почти до нуля, поэтому VT1, а
за ним и VТ2 мгновенно закроются. Диод VD3 теперь защищает вход от положительного выброса на этой обмотке. При этом
практически вся энергия импульсом передается в нагрузку.
Диод VD2 предохраняет конденсатор С1 от зарядки напряжением обратной связи, что могло бы привести к удержанию транзисторов открытыми в
момент полного насыщения магнитопровода. Конденсатор разряжается через VD1 и выходное сопротивление источника запускающих
импульсов.
Так как VT1 включен эмиттерным повторителем, входное сопротивление формирователя велико и он легко запускается.
Сопротивление резистора R2 определяет нижний предел питания, при котором еще сохраняется стабильность амплитуды мощного
выходного импульса. Но чем оно меньше, тем тяжелее режим VT2 на верхнем пределе питания.
Трансформатор намотан на магнитопроводе ШЛ16/25. Зазор в магнитопроводе - 50 мкм. Обмотка I содержит 60 витков провода ПЭВ-2 1,2.
Данные вторички (II) зависят от конкретной нагрузки формирователя.

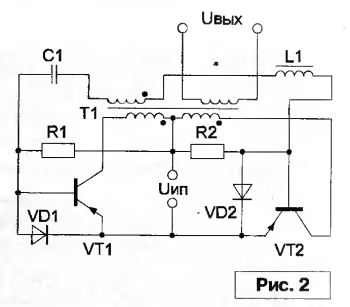

На рис. 2 изображен двухтактный магнитно-транзисторный мультивибратор, в цепь обратной связи которого включен LС-контур, определяющий
частоту генерации мощных импульсов F:
F = 1/39,44 LС.
Обратно включенные диоды VD1 и VD2 шунтируют переходы база-эмиттер VT1 и VТ2 - сопротивление цепи ОС мало. При
изменении полярности тока контура LС переключаются транзисторы VТ1 и VТ2 и полярность на обмотках трансформатора (в том числе
и на Wос) изменяется. В контуре LС возникает резонанс, и частота контура Fр.к определяет частоту генерации Fг
мультивибратора, причем Fр.к > Fг.
Схема позволяет получить мощные выходные импульсы высокой стабильности. Выходные импульсы имеют прямоугольную форму.
А. Маньковский
Радиолюбитель 2013/09
"Формирователь мощных импульсов"
