Измеритель емкости конденсаторов
своими руками.
Измеритель емкости на одном транзисторе измеряет емкости конденсаторов до 0,01 мкФ (пределы: 0...100 пФ и
0...0,01 мкФ).

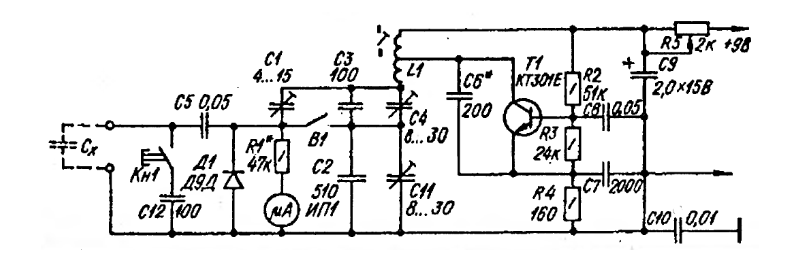

Принцип работы прибора (см. рис.) основан на измерении напряжения ВЧ на емкостном делителе, состоящем из конденсатора
С1 и измеряемого конденсатора Сх (предел 0...100 пФ) или конденсаторов С1 - С4, С11 и конденсатор Сх (предел 0...0,01 мкФ). Потребляемый
измерителем ток не превышает 5 мА.
Основа прибора - генератор сигналов ВЧ (400...600 кГц), собранный на транзисторе Т1. Напряжение на емкостном делителе меряется диодным
вольтметром, выполненным на диоде Д1, резисторе R1* и микроамперметре ИП1. R1* подбирают так, чтобы при отключенном конденсаторе Сх и
установленном в среднее положение движке резистора R5 стрелка микроамперметра отклонялась до конечной отметки шкалы. С помощью
потенциометра R5 стрелку устанавливают на нуль шкалы емкостей(он находится справа) перед каждым измерением. Конденсатор С12 с
допускаемым отклонением емкости от номинала 1% подключают кнопкой Кн1 вместо измеряемого конденсатора при калибровке перед
измерениями.
В приборе применен микроамперметр М24 с током полного отклонения 100 мкА.
Катушка L1 должна иметь на частоте 500 кгц добротность не менее 160-250. Ее наматывают проводом ЛЭШО 12х0,07 внавал двумя секциями и помещают в броневой
сердечник ОБ-23-17а из карбонильного железа. Число витков 120... 150, отвод делают от 40... 100 витков, считая от верхнего (по схеме) вывода.
С. Бирюков
