Прибор для проверки стабилитронов
своими руками.

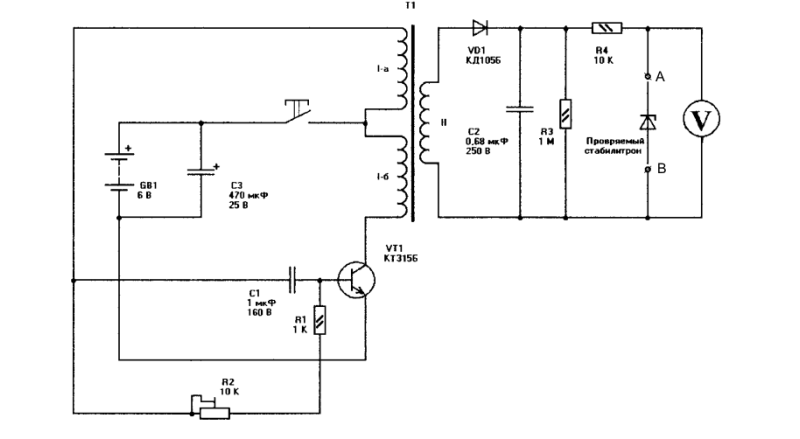

Представленная схема предназначена для проверки полупроводниковых стабилитронов с напряжением стабилизации до 120 В.
Преимуществами данной схемы являются низкое питание - 6 В, малый потребляемый ток - 8 мА и малые габариты.
Прибор для проверки стабилитронов собран в корпусе от малогабаритного сетевого адаптера. Трансформатор адаптера используется в обратном
включении - вторичная обмотка работает в преобразователе, собранном на транзисторе VТ1, а с сетевой первичной обмотки высокое переменное
напряжение выпрямляется диодом VD1 и через ограничительный резистор R3 подается на проверяемый стабилитрон. Конденсатор С2 выполняет
роль фильтра.
Преобразователь собран по схеме автогенератора и при правильном монтаже и исправных деталях в наладке не нуждается. После сборки
устройства подайте на него питание и проверьте сколько вольт постоянного тока в точках А и В. Изменяя сопротивление потенциометра R2,
убедитесь, что оно на выходе изменяется от 10 В до 120 В. Теперь прибор готов к работе.
Для проверки стабилитрона с неизвестным параметром стабилизации подключите его к точкам А и В (катодом к точке А). Вращая движок
потенциометра R2, увеличивайте напряжение на стабилитроне до тех пор, пока показания контрольного вольтметра перестанут изменяться. Это и
есть параметр стабилизации проверяемого стабилитрона.
С.Гордиенко
Радиолюбитель 2001/03
"Прибор для проверки
полупроводниковых
стабилитронов."
