Блок гитарных эффектов.

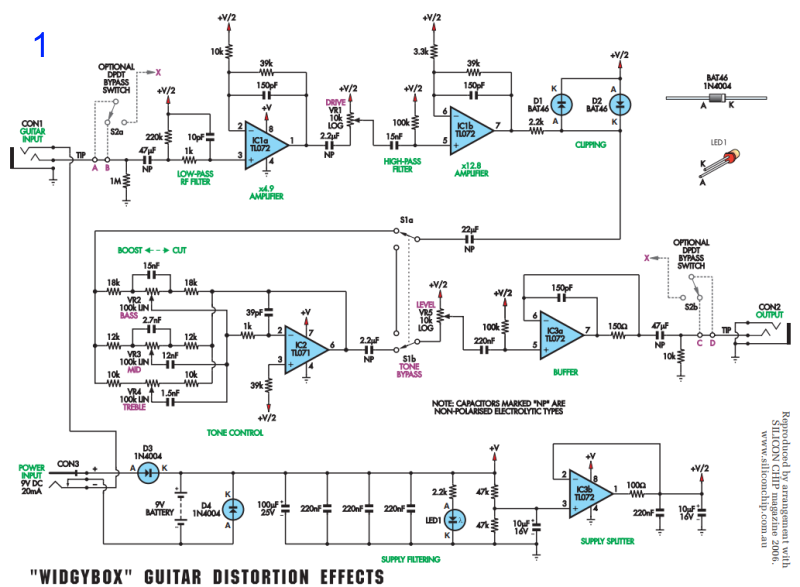

Блок гитарных эффектов (рис.1) формирует overdrive/ distortion/fuzz - от мягкого «лампового» ограничения до жесткого «металлического».
Сигнал с электрогитары поступает в блоке на первый каскад IС1а через радиочастотный ФНЧ (LOW PASS RF FILTER), который вместе с
конденсатором 150рF в цепи 00С 0У устраняет возможные наводки от радиостанций. Коэффициент усиления этого звена равен 5. Второй каскад
на 0У IС1b обеспечивает дальнейшее усиление в 12,8 раз. Благодаря этому сигнальный уровень оказывается сравнимым с прямым напряжением
диодов Шоттки D1, D2 (около 0,4 В), включенных встречно-параллельно и поэтому совместно с резистором 2,2k формирующих мягкий
ограничитель (CLIPPING).
Напряжение на второй каскад поступает с выхода первого через потенциометр VR1, изменяющий уровень сигнала на

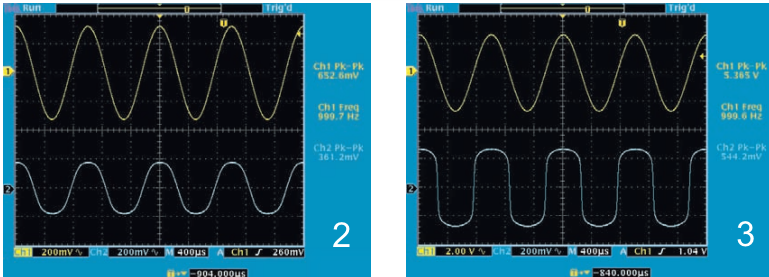

входе ограничителя и таким образом крутизну ограничения (в нижних частях осциллограмм рис.2 и рис.3 показаны формы напряжения на выходе
в среднем и нижнем положениях движка VR1).
Конденсатор 15πF совместно с резистором 100k на неинвертирующем входе IC1b образуют ФВЧ
первого порядка с частотой среза около 100 Гц, немного ослабляющий сигнальный уровень нижних струн, излишнее ограничение
которых вызывает эффект «слащавости» звучания.
Отключаемый переключателем S1а, S1b трехполосный регулятор тембра на IС2 выполнен по
классической схеме Питера Бэксэндела. Потенциометры VR2, VRЗ и VR4 обеспечивают подъем (в левом по схеме положении движков)
или завал (в правом положении) соответственно НЧ, СЧ и ВЧ составляющих звукового спектра на ±15 дб. Далее сигнал через регулятор громкости
гитарного блока VR5 поступает на выходной повторитель (ICЗа), 150-омный резистор последовательно с выходом которого отсекает емкость
нагрузки и таким образом предотвращает возбуждение ОУ блока при работе на кабель с любой длиной и емкостью.
Питание блока гитарных эффектов осуществляется от 9-вольтовой «Кроны» или внешнего источника 9 В 20 мА, искусственную «землю»
формирует ОУ IC3b.

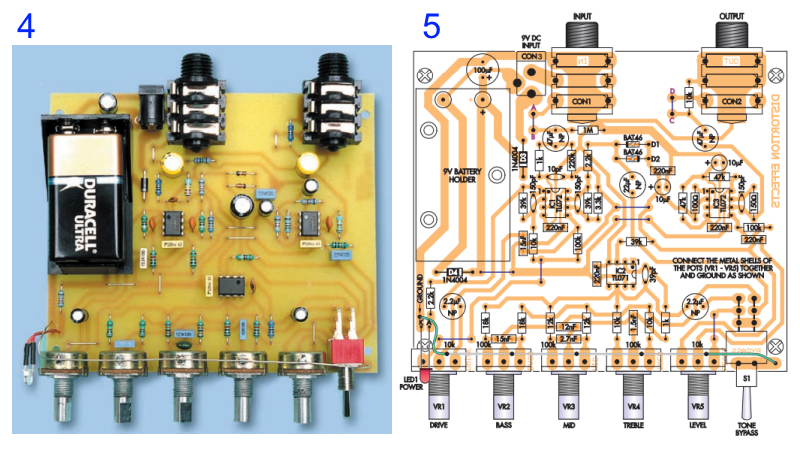

Конструктивное исполнение блока эффектов хорошо видно на рис.4, 5.
Питер Смит
"Everyday Practical Electronics"
№6/2006
