Пробник генератор

Пробник генератор поможет проверить прохождение сигнала в цепях приемо - усилительной аппаратуры, обнаружить неисправный каскад.

mockit1

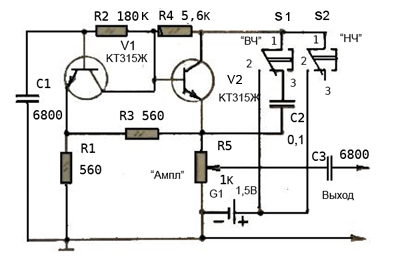

Пробник генератор работает в двух режимах: как генератор НЧ, вырабатывающий частоту около 1200 Гц и генератор ВЧ с спектром гармоник частот 6-8 МГц. Поэтому этими сигналами можно проверять входные, промежуточные, выходные каскады радиоприемников, а также усилители магнитофонов и видеоусилители телевизоров.

Питается пробник от одной или двух батарей или аккумуляторов на 1,5 вольт.
Детали не критичны к замене: транзисторы - любые из серий КТ315, КТ316 (зарубежные аналоги 2SC633, 2SC641, 2N2475, 2N2696) с коэффициентом h21э >20,
Постоянные резисторы - мощностью 0,125 ватт, конденсаторы С1,С3 - КЛС или КДС, С2 - КЛС, МБМ; кнопки S1, S2 - KM-1, КМД-1, КМА-1 или КМАД-1.
Я сам давно собрал такой пробник и много лет он служит верой и правдой.

mockit2

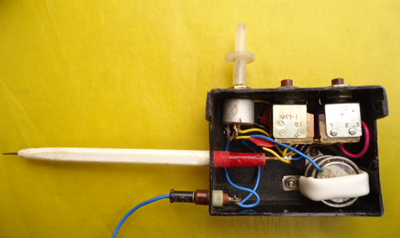

Для корпуса пробника генератора использовал коробочку из-под запонок. Вверху установил кнопки и переменный резистор, а сбоку - щуп из корпуса шариковой ручки и гнездо для общего провода.
Монтаж навесной. Выводы резисторов и конденсаторов укоротил и надел на них отрезки полихлорвиниловой трубки. Детали припаяны к выводам транзисторов и отходящим проводам, и все это помещено за кнопочными корпусами. Дисковые аккумуляторы установлены внизу, закрепленные скобой.
Для щупа внутри корпуса ручки пропущена медная проволока диаметром 2 мм. Гайкой крепления щупа служит колпачок ручки. На конец общего провода припаян зажим "крокодил".

Работать с пробником генератором просто.
Начинать проверку надо с дальнего от входа каскада. Присоединяем "крокодил" к общему проводу (обычно это плюс). При проверке усилителя низкой частоты касаемся щупом базы транзистора и нажимаем на кнопку "НЧ". Если он работает, в громкоговорителе будет слышен сигнал.
Проверяем по очереди все блоки двигаясь от выхода к входу.
По мере удаления от выхода звук должен нарастать, что показывает об усилении каждого каскада. При увеличении громкости звука уменьшаем подаваемый сигнал пробника потенциометром R5.
Высокочастотные блоки проверяем так же, только при нажатой кнопке "ВЧ".
