Испытатели транзисторов

При создании самодельных радиотехнических устройств надо обязательно проверить все используемые транзисторы, чтобы отбраковать неисправные и с неудовлетворительными параметрами. Это можно сделать с помощью простых по схеме испытателях. Предлагается для самостоятельного изготовления два испытателя.

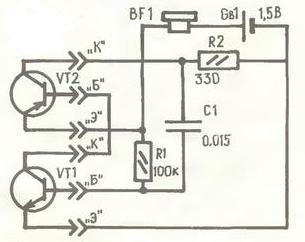

Первый испытатель определяет только, что маломощный транзистор "хороший" или "плохой" . Он состоит из генератора на двух транзисторах разной проводимости - обратной(VT1) и прямой (VT2). На выходе генератора подключен телефонный капсюль BF1. Конденсатор C1 определяет частоту генерации.

tranz

Рассмотрим порядок работы с этим испытателем.
Для этого берем два исправных транзистора разной проводимости. При их подключении генератор начинает издавать тональный звук.
Затем один из них, допустим n-p-n, меняем по очереди на испытываемые такой-же проводимости и проверяем. Потом меняем контрольный транзистор другой проводимости на испытываемые и аналогично их проверяем испытателем. Если он исправен - звук будет чистого тона; если неисправен - генератор не работает и звука нет, а с плохими параметрами звук будет прерывистый или шипящий.

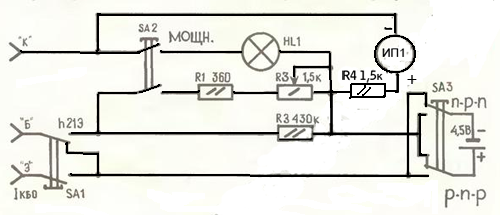

Вторым испытателем можно определить обратный ток Iкбо и коэффициент передачи тока маломощного транзистора.
При этом выключатель SA2 отключен, переключатель SA3 включен на тип перехода, а переключатель SA1 устанавливаем в положение "Iкбо" и меряем Iкбо между коллектором и базой.

tranz1

Для измерения коэффициента передачи тока испытателем включаем переключатель SA1 на "h21э" и по положению стрелки узнаем величину коэффициента. Конечная отметка шкалы будет равна коэффициенту 100.
Также этим испытателем можно проверить исправность транзисторов средней и большой мощности. Для этого включаем SA2 и движком переменного сопротивления R3 задаем значение тока базы. При исправном транзисторе, по мере изменения величины сопротивления R3, будет изменяться и яркость свечения лампочки. Если неисправен - при любом положении потенциометра лампочка горит с одинаковой яркостью, либо совсем не горит.
В испытателе применяют авометры или миллиамперметры с пределом измерения 1мА. Миллиамперметр отключается, когда идет проверка транзисторов средней и большой мощности. В этом случае индикатором в испытателе является лампочка накаливания HL1 типа МН-3,5 -0,26.
