Пайка радиодеталей

При изготовлении радиоконструкций основным методом соединения радиодеталей является пайка. От качества пайки зависит очень многое. Это не только красота соединения радиодеталей, но и надежность контакта.
Не зря у практиков электронщиков есть такое выражение: "Его Величество Контакт". Почему так уважительно к нему относятся? Да потому, что при некачественном контакте изделие или вообще не работает, или работает не так как надо.
При сборке какой нибудь самоделки вроде бы все правильно напаяно, а она ...не работает. Начинаем углубляться в высокие материи, менять радиодетали, прозванивать монтаж и т.д. и т.п. Вы,конечно найдете эту плохую пайку, но ведь сколько времени потрачено... И все и за плохой пайки.
Особенно коварен контакт, когда то он есть, то его нет. Наверное, каждый хоть один раз встречался с этим. Когда электро или радиоустройство то работает, то умирает. Потрясешь, побьешь его - работает, а через некоторое время - потух. Что делать? Для начала разбираем аппарат и смотрим пайку контактов радиодеталей и проводов на печатной плате и проводников на съемных деталях. Искать надо неполную пропайку контактов или чрезмерное количество олова на контакте. Если визуальный просмотр ничего не дал, то берем пинцет и слегка покачиваем и поддергиваем ножки радиодеталей смотря на место пайки. Ножка зашевелилась - значит это то, что мы искали.
Ну, а если и так мы ничего не нашли, тогда придется пропаивать все контакты. Но в промышленных печатных платах дорожки заливают лаком, поэтому его нужно соскоблить в местах пайки ножом.
Берем паяльник мощностью не более 40ватт с хорошо залуженным жалом и проходим по контактам. Сперва расплавляем немного канифоли, а затем нагреваем место пайки до момента расплавления олова, не дольше, т.к. при перегреве может отслоится дорожка. Олово по новой зальет все трещинки и пустоты в контактах. Такой способ почти всегда помогает.
Но я немножко отвлекся в сторону от темы : чем паять и как паять.

Паяльники

paial

Для пайки, желательно, иметь два паяльника - 30-40Вт и 60Вт. Первый - для монтажа радиодеталей, а второй - для лужения проводов и выводов радиодеталей.
Если нет маломощного паяльника для пайки мелких радиодеталей, то можно воспользоваться мощным паяльником, намотав плотно на его жало медную проволоку диаметром 2-3 мм. Конец проволоки затачиваем как жало паяльника. Его можно применить там где тесный монтаж и обычное жало не достанет или повредит радиодетали.
В первую очередь надо обработать жало.

zalo

Рабочей части жала напильником придается заостренная форма, а затем обрабатывается мелкой наждачной бумагой.
Вообще-то форма может быть разная. Мне нравится каплевидная форма, кому-то пирамидальная или конусная. Это не имеет значения. Главное, чтобы вам было удобно паяльником работать.
Теперь его залудим. Для этого, слегка нагрев паяльник, покрываем слоем канифоли рабочую поверхность жала для предохранения ее от окисления. Затем на дощечке расплавьте кусочек олова и растирайте его жалом, пока оно не покроется пленкой припоя. Не допускайте перегрева паяльника, т.к от этого образуется окалина, которая не даст прилипнуть олову к жалу.

Припои

В радиолюбительской практике обычно применяют припой ПОС-61 (олово - 60%, сурьма - 0,8%, остальное свинец;температура плавления 190 градусов), но можно использовать более тугоплавкий припой ПОС-40 (температура плавления 235 градусов).

Флюсы

Флюсы применяются для растворения оксидной пленки, или защиты металла от окисления при нагреве. Также канифоль разжижает олово, что делает пайку прочной.
В основном применяют твердую канифоль, но также популярен и жидкий флюс с которым получается красивая и прочная пайка.
Жидкий канифольный флюс состоит из одной трети измельченного в порошок чистой канифоли и две трети чистого спирта. Его нужно хранить в пузырьке с плотной пробкой. Я использую для этого пузырек из-под лака для ногтей. И пробка герметичная, и плюс кисточка для нанесения флюса.

Как паять

Прежде чем припаять вывод радиодетали, нужно его облудить, т.е. покрыть слоем припоя. Делать это следует непосредственно перед пайкой на дощечке на которой находится канифоль и припой.
Вывод зачищают ножиком, смазывают жидкой канифолью или ложат на канифоль расплавляя ее паяльником. Затем часть вывода (но не ближе 5 мм от радиодетали) опускают в расплавленный паяльником кусочек припоя и, поворачивая радиодеталь облуживают вывод. Аналогично облуживают концы монтажных проводников.

Чтобы припаять вывод одной радиодетали к выводу другой, их прижимают друг к другу. Потом расплавляют немного припоя, касаются канифоли и наносят на соединение. Прогрев место пайки, распределяют по нему припой равномерно в течении 3-5 секунд. Как только припой растечется и покроет место пайки, паяльник убирают и ждут секунд десять, пока припой не застынет. После пайки эти места протирают спиртом или ацетоном для удаления остатков флюса.

blok

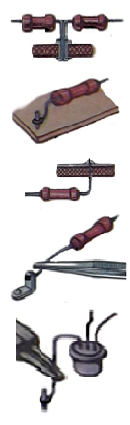

Рассмотрим способы пайки выводов к различным контактам.
- Припаивая к заклепке выводы радиодеталей нужно следить, чтобы припой заполнил все отверстие заклепки. Выводы изгибают пинцетом или круглогубцами так, чтобы радиодетали были параллельно плате.
- Ecли на плате установлены монтажные шпильки из толстого медного провода, конец вывода изгибают кольцом вокруг шпильки.
- Когда паяют радиодетали на печатной плате, вывод должен выступать на 1-2мм. Это нужно для того, чтобы легче было обнаружить некачественную пайку при монтаже.
Чтобы при пайке не перегревать радиодеталь, особенно полупроводники, нужно пользоваться теплоотводом, в качестве которых могут применены пинцет или плоскогубцы.

При пайке выделяются вредные пары свинца и олова. Поэтому работайте с вытяжной вентиляцией или в хорошо проветриваемом помещении!
