Монтажную плату сделай сам.

Итак, паяльник вы залудили, схему выбрали, детали подобрали...,а что дальше?
Некоторые начинают сразу собирать схему на печатной плате, думая,что она будет работать, как только на нее подать питание. Они глубоко заблуждаются. Конечно, если устройство состоит из нескольких деталей, то это возможно. Но если схема посложнее, без настройки не обойтись. А что такое настройка? Это подборка сопротивлений, конденсаторов, а когда и транзисторов, чтобы подогнать режимы в заданные параметры. Для этого нужно перепаивать детали, а может быть, и не один раз, что приведет к перегреву дорожек и отслоение их от платы.
Вот поэтому и пользуются монтажными платами. На них собирают схемы и налаживают их. Они все выполняются из гетинакса или текстолита толщиной 1,5-2 мм.

montplat

Первая конструкция монтажной платы предназначена для макетирования простых схем.

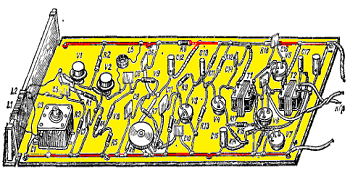

В первом варианте по краю длинных сторон платы, (размер 100×200 мм), устанавливаем пустотелые латунные заклепки диаметром 2-3 мм и шагом 4×5 см. К ним припаиваются медные луженные шины из провода диаметром 1-2 мм. Эти провода служат для питания собираемой схемы и опорой для припаиваемых деталей.

montplat1

При работе с такой монтажной платой радиодетали монтируются между проводами этими проводами, а каскады располагаются "в линию", т.е. друг за другом. Такое расположение применяют при сборке радиоприемников и усилителей, т.к. вход и выход устройства разнесены друг от друга, что уменьшает возможность возбуждения.

Во втором варианте макетирование можно приблизить к реальным размерам платы и расположением на ней деталей.

montplat3

На заготовке, размерoм 10×24 см, по всей площади с шагом 5-10 мм высверливаются отверстия под пустотелые латунные заклепки. Заклепки расклепываем, при этом они должны плотно заходить в отверстия и будут служить контактными площадками к которым припаивают ножки радиодеталей. При монтаже детали будут находится на одной стороне платы, а на другой - их соединение проводниками.

Чтобы не заморачиваться с заклепками, можно быстро сделать монтажную плату из фольгированного текстолита с контактными площадками.

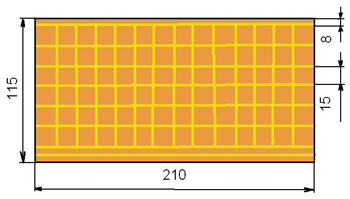

plata Для этого вырезаем заготовку и размечаем на ней квадратики, а по краям - две и одну полоски. Квадраты будут контактными площадками, куда припаиваются выводы деталей, а полоски - шинами питания (третья шина - для двухполярного электропитания со средней точкой).
Затем при помощи резака под линейку вырезаем дорожки (на рисунке они желтого цвета), убирая верхний слой медной фольги. Залуживаем аккуратно, не перегревая, площадки и монтажная плата готова.
Эта монтажная плата не любит перегрева, поэтому паять надо маломощным паяльником, чтобы от большой температуры контактные площадки не оторвались.

Третий вариант платы - это своеобразный стенд для сборки устройства и настройки его, применяя для этого переменные резисторы. Также на плате находятся зажимы, чтобы подключить источник питания и тумблер для его подачи на собираемую схему.

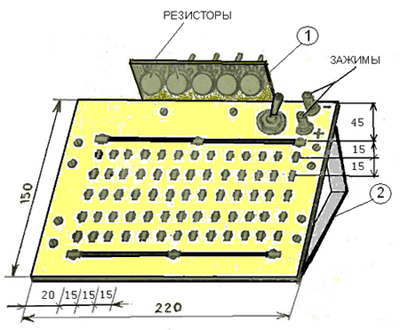

. ctoika montpl2 Просверливаем в плате отверстия диаметром 3-4 мм и монтируем в них контактные лепестки, lepectok нарезанные из меди, латуни или даже из жести консервной банки, согнутые как показано на рисунке. Лепестки внизу отогните в разные стороны, а верхнюю часть облудите.

Вверху и внизу монтажной платы устанавливаем шины для электропитания. Для этого ставим 3-4 лепестка и соединяем их между собой толстым луженным медным проводом. Наверх подаем через выключатель минус, а вниз - плюс.

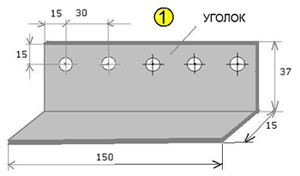

Переменные резисторы монтируем на уголке толщиной 1-1,5 мм (рис.1).
ugolok Чтобы перекрыть основной диапазон сопротивлений, устанавливаем их со следующими номиналами: 1кОм, 10 кОм, 100 кОм, 470 кОм, 1 МОм.
Используем переменные резисторы для настройки каскада изделия если схемное постоянное сопротивление не выводит каскад в нужные параметры. Для этого припаиваем провода с переменного резистора вместо настраиваемого сопротивления и плавно регулируя потенциометром добиваемся нужного напряжения или тока для нормальной работы каскада.
Для удобства работы монтажная плата устанавливается наклонно на стойки из металла толщиной 1,5-2 мм (рис.2)
У радиодеталей не надо укорачивать выводы, а просто аккуратно сгибаем их с помощью пинцета или длинногубцев. Угол изгиба должен начинаться не ближе 5мм от корпуса радиодеталей, чтобы не обломался проводник.
