Схема задержки импульсов.

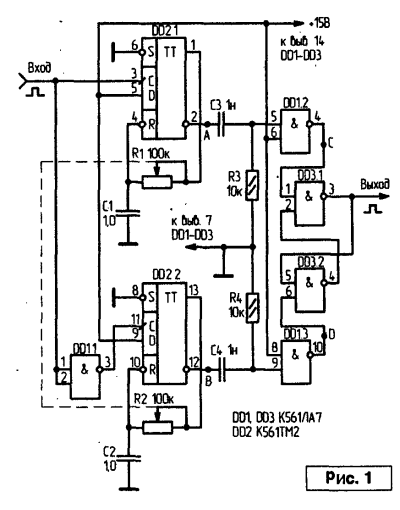

Очень часто, возникает необходимость в устройстве задержки импульсов, не изменяющих их длительность. Схема такого устройства задержки
приведена на рис. 1.
Один ждущий мультивибратор на микросхеме DD2.1 запускается фронтом входящего импульса, а ждущий мультивибратор DD2.2 - его
спадом. Длительности импульсов, вырабатываемых мультивибраторами, равны и могут регулироваться сдвоенным переменным резистором (R1,
R2). Эти импульсы дифференцируются цепочками R3, СЗ и R4, С4 и после инвертирования логическими элементами DD1.2 и DD1.3 поступают на
входы RS триггера, собранного на логических элементах DD3.1 и DD3.2 (рис. 2).
При поступлении импульса на вход DD2.1 триггер
устанавливается в единичное состояние, если же сигнал поступает на вход DD2.2, триггер устанавливается в нуль. Таким образом, на выходе
триггера формируется импульс той же полярности, что и входной, но с задержкой относительно его на время, равное длительности импульса,
генерируемого ждущими мультивибраторами. Чтобы длительности выходного импульса и входного была равны, емкости времязадающих
конденсаторов С1 и С2 должны быть равны; в зависимости от емкости этих конденсаторов устройство может обеспечить задержку до нескольких
секунд.
В.Калашник, Р.Панов
Радиолюбитель 2008/01
