Умножители напряжения схемы.

Часто случается, что для работы какого-нибудь нового устройства необходим источник питания с более высоким выходным напряжением, чем имеющийся в распоряжении. Выходом из такой ситуации может стать применение умножителей напряжения.

umnozhiteli

Однако даже многие опытные радиолюбители, которые хорошо знают как работает схема удвоителя напряжения и свободно могут изобразить его схему по памяти, совершенно теряются, когда речь заходит об утроителях, учетверителях, и вообще об умножителях напряжения.

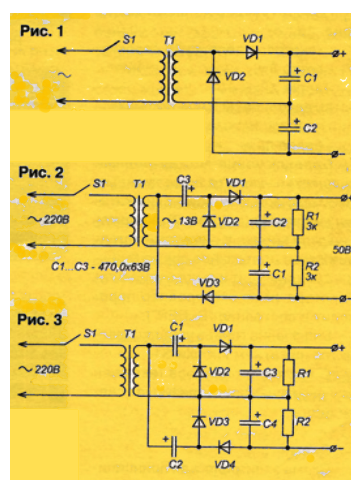

Предлагаю вашему вниманию три самых простых умножителя: удвоитель, утроитель и учетверитель напряжения (рисунки 1,2,3 соответственно). Думаю, что принцип работы умножителей не требует пояснений, по причине их простоты.
Коротко остановлюсь лишь на нагрузочных характеристиках утроителя напряжения (рис. 2).
Исходные данные трансформатора: напряжение на вторичной обмотке - 13 В; ток вторичной обмотки равен 1 А. Уменьшив это значение на 20% и разделив результат на три, получим значение выходного тока питающего блока с умножителем, который он может безопасно отдать при длительной работе. В случае кратковременного режима можно не учитывать указанный 20%-й запас, но необходимо следить за тем, чтобы трансформатор не перегревался.
Стоит учесть, что при выходном токе 300 мА действующее значение тока вторичной обмотки трансформатора будет равно номинальному. Готовый блок питания с умножителем обеспечивает напряжение выхода 50 В.

А.Гайдук

РадиоМир 2018/08
"Умножители напряжения".
