Тестер светодиодов.
Устройство, разработанное К.Янковски (Польша), является классическим примером использования операционного усилителя в роли
высокоточного токового источника, управляемого напряжением.
Желание построить тестер для светодиодов с использованием источников тока может показаться довольно странным. Хотя каждый практикующий
электронщик со стажем помнит, что раньше нужно было подбирать светодиоды с одинаковой яркостью свечения даже среди одной заводской
партии. Сейчас уже нет такой острой проблемы - светодиоды из одной серии светят одинаково. Но иногда при разработке новых устройств с
использованием светодиодов различных размеров, цветов и типов линз приходится субъективно сравнить их яркость свечения. В результате
оказывается, что два светодиода одинакового размера и цвета светят по разному. Это может быть связано с разными углами свечения (чем шире
угол, тем меньше яркость), строениями линз (в прозрачной структуре свечение лучше, чем в матовой) и полупроводниковыми
материалами (различная яркость при разной токовой величине).
Простейший тестер светодиодов можно построить, соединив последовательно требуемые светодиоды, резистор и подключить схему к источнику
питания. К сожалению, такой простейший тестер имеет множество недостатков, потому что ток будет зависеть от проводимости светодиодов.
Иногда этого достаточно, но хороший тестер должно давать возможность проверки яркости свечения при разных токовых величинах.

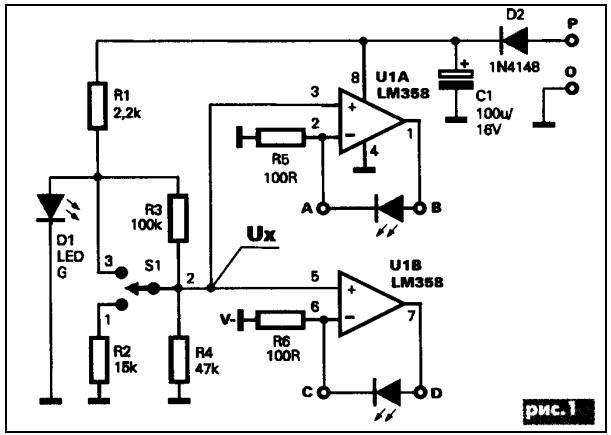

Чтобы избавиться от воздействия различных нежелательных факторов, нужно построить тестер, обладающее свойствами токового источника (см.
рис.1).
Напряжение на прямых входах операционного усилителя (выв. 3 и 5) Ux изменяется ступенчато переключателем S1 и может принимать
следующие значения: 2, 0,6 и 0,2 В и устанавливать токовую величину 20, 6 и 2 мА. Это позволяет проверять светодиоды в разных режимах до
начала их работы в устройствах.
Напряжение на резисторах R5 и R6 должно равняться Ux, при этом через эти резисторы и светодиоды будет протекать ток величиной
l=Ux/100.
Постоянное напряжение питания схемы не должно быть ниже 6 В, а благодаря диоду D2 и конденсатору С1 тестер можно запитывать переменкой
от 4,5 до 12 В.
Светящиеся светодиоды выполняют роль нагрузки и включены так, что ни один из выводов не подключен к массе. Если нужно использовать подключение нагрузки одним из выводов к положительному полюсу питания, можно использовать схему показанную на рис.2 (применение мощного транзистора с радиатором, создает управляемый источник тока большой мощности)

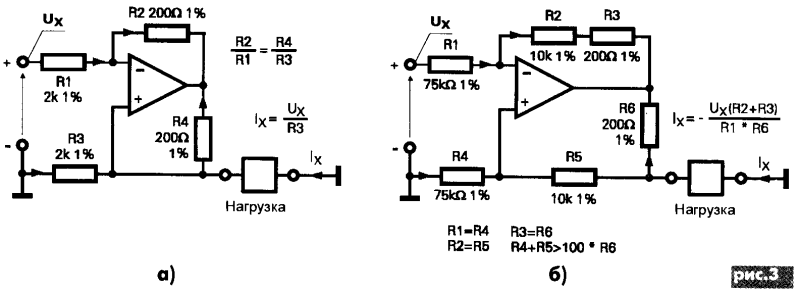

При токах до нескольких миллиампер можно применить схему показанную на рис.За, на рис.3б показана схема нагрузки до десятков миллиампер.
