Таймер звуковой схема.
Таймер применяемся для подачи звукового сигнала через определенное время. Например, неудобно постоянно посматривать на часы при приготовлении пищи, чтобы что-то не подгорело или не убежало. Эту работу можно переложить на таймер.

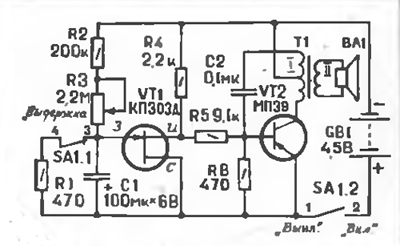

Звуковой таймер состоит из двух каскадов. Первый каскад на полевом транзисторе VT1 - временное реле, а второй на VT2 - звуковой сигнализатор.
Включается таймер переключателем у которого в момент включения контакты SA1.2 замыкаются, а SA1.1 размыкаются, после чего начинается отсчет времени,
который устанавливается потенциометром R3.
Выдержка времени таймера зависит от общего сопротивления цепочки R2R3 и емкости конденсатора С1, который определенную продолжительность заряжается и при
этом на затворе транзистора VT1 напряжение увеличивается, а вместе с ним оно растет и на истоке. Когда на базе VT2 напряжение достигнет значения, достаточного
для его открытия, включится звуковой генератор.
При минимальном значении сопротивления R3 это будет через 1-1,5 мин после включения питания, а при максимальном - через 10 - 15 мин. Увеличить продолжительность
выдержки звукового таймера можно увеличением емкости конденсатора, либо увеличением R3.
Устанавливаем потенциометр на минимальное сопротивление, подключаем вольтметр к VT1 - плюсовой щуп к стоку, минусовой к истоку. Включаем таймер и следим
за показанием вольтметра. Вначале прибор должен показать небольшое напряжение ( порядка 0,3 В ), но через 1,5-2 мин - уже где-то половину заряда батареи GB1.
В этот момент (а возможно, и раньше) появится звук в громкоговорителе. Если звук не появился, уменьшаем сопротивление резистора R5.
Теперь можно откалибровать шкалу потенциометра. Для этого у него выставляем минимальное и максимальное положение когда срабатывает таймер.
Затем графически разбиваем шкалу звукового таймера по минутам и при помощи секундомера корректируем ее. Точность выдержек желательно проверить несколько раз.
В звуковом таймере применяем полевой транзистор любой из серии КП303 и выходной трансформатор Т1 от малогабаритного транзисторного приемника.
