Самодельный радиатор для транзистора

Мощные полупроводниковые приборы (транзисторы, тиристоры, диоды) нуждаются в дополнительном охлаждении. Для этого их устанавливают на радиаторы, которые часто монтируют на общей печатной плате, занимающие на ней довольно таки много места.
radiator1 Предлагается использовать простой в изготовлении экономичный радиатор занимающий площадь на плате всего 25 см2, а охлаждающую поверхность имеет около 200 см2. В данном случае он предназначен для элементов со стандартным корпусом ТО-3, имеющий плоскую поверхность и, обычно, два вывода.

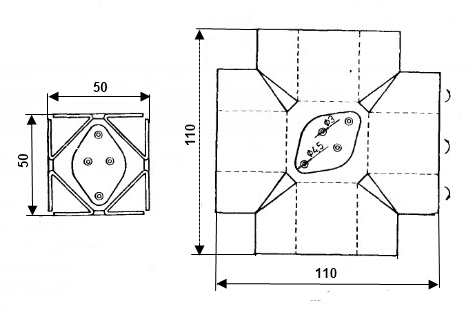

Изготавливают радиатор для транзистора из листового алюминия толщиной 1,5 мм по размерам указанных на рисунке.
Желательно, чтобы была лучшая теплоотдача, применить теплопроводящую пасту между транзистором и радиатором.
