Защита БП.

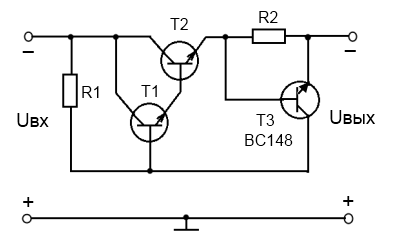

На рисунке приведена схема электронного предохранителя для защиты БП от перегрузки на 0,1А, 0,5А и 5А и короткого замыкания.
predoxranitel1 predoxranitel2 При нормальной работе устройства питания в БП на резисторе R1 создается падение напряжения достаточное для открытия составного транзистора собранного из Т1 и Т2 . В режиме его насыщения напряжение между базой Т1 и эмиттером Т2 будет около 2 вольт. Т3 при этом закрыт и весь ток проходит через R2.
При перегрузке или замыкании в выходной цепи БП увеличивается ток через R2, создавая падение на нем около 0,7 вольт, достаточное для открытия Т3, что приводит на коллекторно-эмиттерном переходе Т3 падение где-то 0,3 В. Отсюда следует, что напряжение на коллекторе Т3 и базе Т1, относительно эмиттера Т2, станет меньше на 0,7 + 0,3 = 1 В, т.е. около 2 - 1 = 1 вольта; срабатывает защита и Т2 закрывается, прерывая цепь питания к потребителю до момента восстановления нормального режима БП.

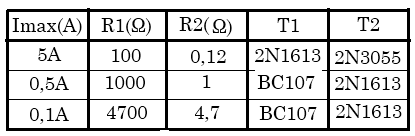

В таблице даны значения резисторов и транзисторов для разных токовых величин, при которых осуществляется защита БП путем его отключения.
Возможная замена в устройстве защиты БП:
2N1613 на КТ6301; 2N3055 - КТ803А; ВС107 - КТ 342А; ВС148 - КТ342Б.
