Питание ноутбука в автомобиле.

Для автомобильного путешествия потребовался повышающий преобразователь напряжения 12/18 В с выходным током до 3,2 А, который бы обеспечивал питание ноутбука от аккумуляторной батареи автомобиля.

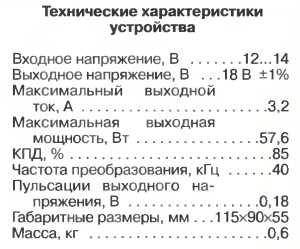

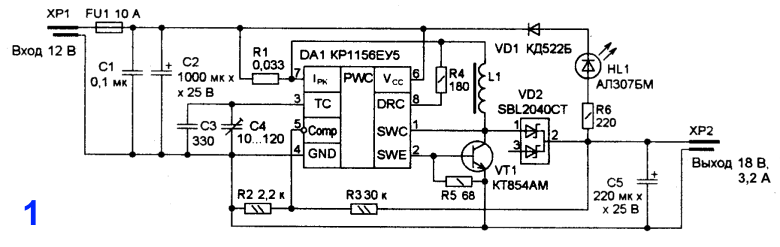

noutbukavto2 Такое устройство для питания ноутбука в автомобиле можно сделать на основе популярной отечественной микросхемы КР1156ЕУ5 или ее иностранном аналоге МС34063. Схема преобразователя для ноутбука, отвечающего этим требованиям, показана на рис. 1.

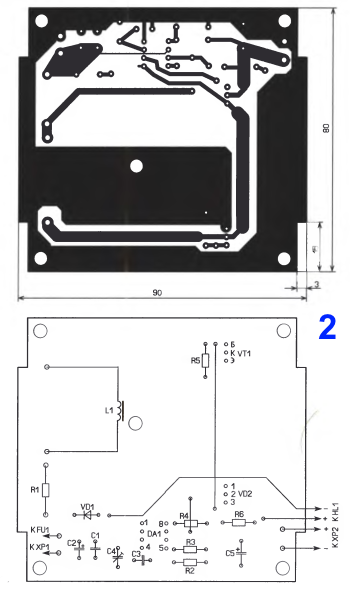

Большинство деталей блока питания монтируют на печатной плате из односторонне фольгированного стеклотекстолита, чертеж которой показан на рис. 2.
noutbukavto4 Транзистор VT1 и диод VD2 через теплопроводящие изолирующие прокладки устанавливают на ребристом теплоотводе размерами 55х20х30 мм, - который затем крепят на плате. Применены
- постоянные резисторы МЛТ,
- оксидные конденсаторы К50-35 или импортные,
- С1 — К73-17, СЗ — К10 -17.
- Транзистор КТ854АМ можно заменить на КТ854БМ, КТ819БМ с h ₂₁ не менее 15.
- Диодную сборку SВL2040СТ - на сборку МВR1535СТ-МВR1560СТ, КД270ВС-КД270ЕС.
- Светодиод - любой из серий АЛЗ07, КИПД21, КИПД24,
- диод VD1 - любой маломощный выпрямительный.
Налаживание сводится к установке частоты преобразования, соответствующей максимальному КПД. Для этого на его вход через амперметр подключают к источнику постоянного напряжения 12 В и мощностью не менее 100 Вт, в качестве которого можно применить импульсный блок питания от компьютера. К выходу подключают нагрузочный резистор сопротивлением 5,1 Ом и мощностью 50 Вт (например, ПЭВ-50) и параллельно ему - вольтметр постоянного тока. Плавно изменяя конденсатором С4 частоту преобразования, добиваются минимального значения входного тока при неизменном выходном напряжении. Если не требуется получить максимальный КПД преобразователя, тогда С4 не устанавливают, но емкость СЗ должна быть 360 пФ.

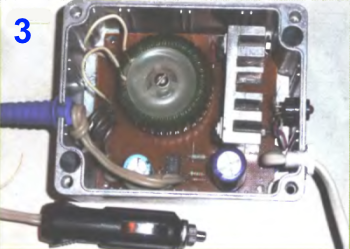

noutbukavto3 Печатную плату блока питания размещают в литом алюминиевом корпусе (наименование G113, производитель — фирма Gainta) размерами 115х90х55 мм (рис. З). Для подключения питания к бортовой сети автомобиля применена вилка прикуривателя с внутренним предохранителем, для подключения к ноутбуку — вилка NP-117А, ее центральный контакт соединяют с "+" конденсатора С5. Для соединения использован медный многожильный провод в ПХВ изоляции сечением не менее 2,5 мм².

С. Муралев

Радио 2008/12
