Простой металлоискатель своими руками.
Этот простой металлоискатель не предназначен для поиска кладов пиратов и золота Колчака. Задача металлоискателя более прозаическая -
обнаруживать арматуру, скрытую проводку в стенах, гвозди в дереве, крышки колодцев и другие металлические предметы.
По крайней мере, расстояние, при котором металлоискатель срабатывает, такое: большие металлические части - 200мм, мелкие -
50мм, силовой кабель - 40мм, телефонный кабель - 10мм.
Принцип действия простого металлоискателя основан на срыве частоты генератора при приближении предметов из металла к его
катушке.

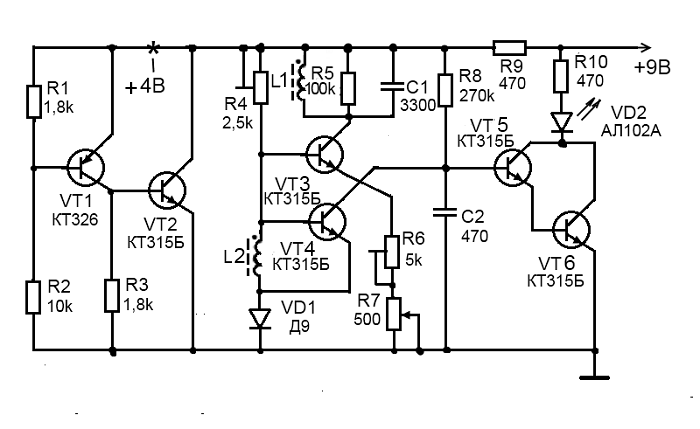

Генератор высокой частоты (ГВЧ), собранный на транзисторе VT4 с колебательным контуром, который состоит из катушки
L1 и конденсатора С1, генерирует частоту около 100кГц. L2 является катушкой связи, с которой часть ВЧ колебаний попадает на детектор VT4, где выпрямляется и подается на усилитель постоянного тока (VT5, VT6).
При работе генератора VT4 будет открыт, а транзисторы VT5, VT6 закрыты. Через
светодиод VD2 не протекает ток и он не светится.
Если генераторные колебания сорвутся при приближении L1 к металлу, тогда на базу VT3
не будет подаваться сигнал и он закроется. Усилитель тока, в этом случае, откроется и светодиод металлоискателя начнет светиться, подавая сигнал о
наличии металла.
Транзисторы VT1 и VT2 работают как стабилизатор напряжения и подают на схему 4
вольта. Для упрощения схемы металлоискателя можно вместо этого стабилизатора напряжения использовать стабилитрон КС139.
При налаживании простого металлоискателя потенциометр онR7 выставляют в среднее положение. Подстроечные резисторы
R4 и R6 настраивают таким образом, чтобы генератор был на грани возбуждения -
светодиод еще светится, но готов отключиться.
Далее движок потенциометра R7 крутим до тех пор, пока не погаснет VD2. Поднесем катушку металлоискателя
к выбранному
металлическому предмету и он должен засветиться.
Эту операцию с необходимо повторить несколько раз, стремясь выставить движки подстроечных резисторов в такие положение, чтобы
металлоискатель реагировал на металлический предмет как можно на большем расстоянии от него.
Для нормальной работы этого простого металлоискателя все транзисторы прибора нужно подобрать с коэффициентом усиления по току не
меньше 100.
L1 и L2 намотаны виток к витку проводом ПЭВ-2 диаметром 0,3 мм на круглом
ферритовом стержне от магнитных антенн транзисторных радиоприемников (диаметр примерно равен 8мм) и содержат соответственно 120 и 45
витков.
Чем длинее стержень, тем больше чувствительность простого металлоискателя.
