Чувствительный металлоискатель своими руками.
Среди радиолюбительских конструкций особым интересом пользуются разработки металлоискателей, помогающие обнаруживать скрытые в земле металлические
предметы. Особенно если последние - небольшие по величине, залегают на значительной глубине и являются к тому же неферромагнетиками.
Добротных электрических схем подобных металлоискателей и описаний вполне работоспособных конструкций немало опубликовано в различных технических изданиях.
Но рассчитаны они зачастую на подготовленных, опытных самодельщиков, имеющих хорошую материальную базу, дефицитные детали. А вот предлагаемую нами конструкцию
чувствительного металлоискателя вполне может повторить даже новичок. Тем более что и детали нужные (включая кварцевый резонатор на 1 МГц) приобрести будет
вполне по силам.
Этот чувствительный металлоискатель легко отыскивает, например, медную монету диаметром 20 мм и толщиной 1,5 мм на глубине 0,9 метра.
Принцип действия чувствительного металлоискателя основан на сравнении двух частот. Одна из них эталонная, а другая - изменяющаяся. Причем отклонения
ее зависят от появления в поле чувствительной поисковой катушки (датчика) металлических предметов.
У современных металлоискателей, к которым можно вполне обоснованно отнести и рассматриваемую конструкцию, эталонный генератор
работает на частоте, на целый порядок отличающейся от той, что возникает в поле поисковой катушки. В нашем случае эталонный генератор

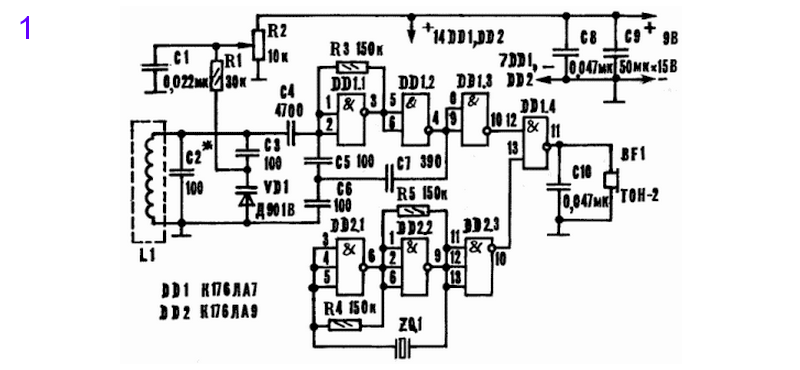

(рис.1) реализован на двух логических элементах 3И-НЕ интегральной микросхемы DD2. Частота его стабилизирована и определяется кварцевым
резонатором ZQ1 (1 МГц). Генератор же с изменяющейся частотой выполнен на первых двух элементах ИС DD1. Колебательный контур здесь
образован чувствительной поисковой катушкой L1, конденсаторами С2 и С3, а также варикапом VD1. А для настройки на частоту 100 кГц служит потенциометр
R2, задающий требуемое напряжение варикапу VD1.
В качестве буферных усилителей сигнала используются логические элементы DD1.3 и DD2.3, работающие на смеситель DD1.4. Индикатором
является высокоомный телефонный капсюль BF1. А конденсатор С10 используется как шунт для высокочастотной составляющей, поступающей
от смесителя.

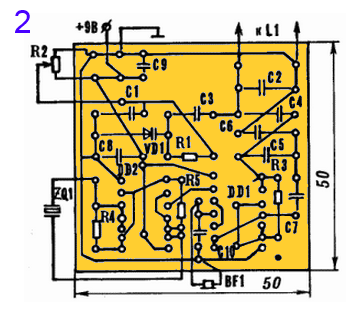

Конфигурация печатной платы приведена на рис.2.
Данный чувствительный металлоискатель питается от источника постоянного тока напряжением 9 В. А так как высокая стабилизация здесь не обязательна, используется
батарея типа "Крона". В качестве фильтра успешно трудятся конденсаторы С8 и С9.
Поисковый чувствительный датчик металлоискателя требует особой точности и внимания при изготовлении. Наматывается он на виниловой трубке с внешним
диаметром 15 мм и внутренним - 10 мм, согнутой в форме окружности диаметром 200 мм. L1 содержит 100 витков провода ПЭВ-0,27. Когда
намотка будет выполнена, она обвивается алюминиевой фольгой для создания электростатического экрана (уменьшения влияния емкости между
катушкой и землей). При этом важно не допустить электрического контакта между проводом намотки и острыми краями фольги. В частности,
поможет здесь "обвивка наискось". А для защиты самого алюминиевого покрытия от механических повреждений датчик металлоискателя дополнительно обвивают
изоляционной бандажной лентой.
Диаметр поисковой катушки может быть и другим. Но чем он меньше, тем устройство чувствительнее, зато площадь поиска
скрытых металлических предметов сужается. При увеличении же диаметра чувствительность меньше, а площадь поиска - больше.
Работают с металлоискателем следующим образом. Расположив поисковый датчик в непосредственной близости от поверхности земли,
настраивают генератор потенциометром R2. Причем так, чтобы в телефонном капсюле звук не прослушивался. При движении же датчика над
поверхностью земли (почти вплотную к последней) и отыскивается заветное место - по появлению звука в телефонном капсюле.
При использовании, этого чувствительного металлоискателя для отыскания скрытых в земле предметов, представляющих археологическую и
национальную культурную ценность, требуется предварительное на то разрешение от соответствующих органов.
