Логарифмический усилитель.

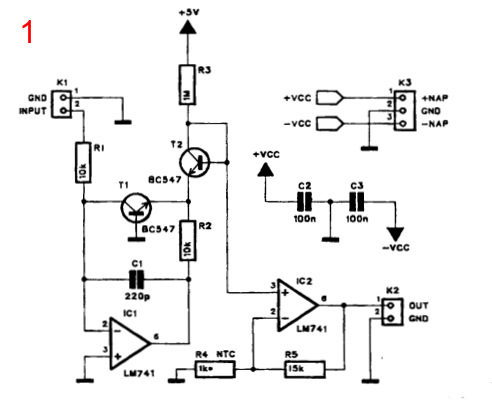

В технике часто возникает потребность преобразования некоторых линейных величин в логарифмические. Приведенная в чешском журнале [1] схема (см. рис.1) позволяет выполнить эту операцию за счет использования логарифмической зависимости напряжения полупроводникового р-n перехода транзистора.
Положительное входное напряжение прикладывается ко входу К1. Через резистор R1 оно подается на инвертирующий вход операционного
усилителя 1С1 и одновременно прикладывается к коллектору транзистора Т1. Эмиттер этого транзистора через резистор R2 соединяется с
выходом усилителя 1С1. Ток через резистор R1 зависит от напряжения на этом резисторе, поскольку на инвертирующем входе операционного
усилителя 1С1 должно поддерживаться нулевой потенциал, как и на его неинвертирующем входе. Ток течет через Т1, резистор R2 и
выходное сопротивление операционного усилителя 1С1.
Выходное напряжение с транзистора Т2, включенного диодом, подается для усиления на неинвертирующий вход операционного усилителя 1С2.
Выходной сигнал снимается с разъема К2
.
Для компенсации температурной зависимости параметров транзисторов необходимо, чтобы в качестве R4 использовался термистор с
положительным ТКС.
Питание схемы логарифмического усилителя двуполярное от 9В до15В.
Описанная схема логарифмического усилителя демонстрирует один из возможных вариантов логарифмирования величины входного сигнала. При
этом изменение входного уровня от 10 мВ до 1 В приводит к изменению выходного напряжения схемы в пределах от -1 В до + 1 В.
Аналогом операционных усилителей типа LМ74 1 являются отечественная микросхема КР 140УД708. Их цоколевки совпадают.
+Uсс подается на вывод 7 микросхем 1С1 и 1C2, а -Ucc подается на вывод 4.

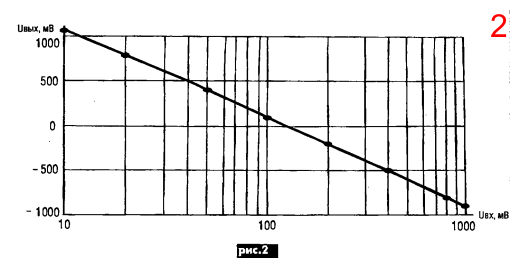

На рис.2 показана логарифмическая передаточная характеристика описываемого усилителя.
Литература:
1. Logaritmicky zesilovoc // Аmoterske
RADIO.-№9. -2007 -s.6.
Е.Л. Яковлев
Радиосхема 2009/01
