Левитрон своими руками.
Левитрон – это игрушка. Ее нет никакого смысла покупать, если знать варианты изготовления самодельного левитрона.
Что такое левитрон? Идея этого устройства довольно проста: электромагнит удерживает в воздухе небольшой постоянный магнит, а чтобы он
оставался на месте, электромагнит подсоединен к системе контроля, определяющей, поднимать или опускать магнит, чтобы он оставался на месте.

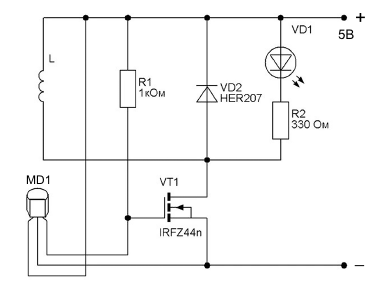

Принципиальная схема левитрона очень простая для повторения, но на всякий случай давайте пройдемся по компонентам.
Светодиод VD1 - любого цвета, т.к. служит только для индикации подачи питания на устройство и ни начто не влияет, его можно не
устанавливать.
Вместо транзистора IRFZ44n подойдет практически любой полевой транзистор с n-каналом.
Диод VD2 - HER207, однако так же хорошо будет работать диод попроще, например 1N4007.
Резисторы с номиналом 1кОм и 330 Ом - какие есть в наличии, мощность и погрешность не важны.
Датчик Холла MD1 - А3144 или любой другой.
Также вам понадобятся 20 м эмалированного медного провода ø 0,3 - 0,4 мм и круглый неодимовый магнит ø 5 мм и толщиной 1 мм.
Питается левитрон от источника напряжения +5 В. Например, подойдет зарядное устройство от мобильного телефона.

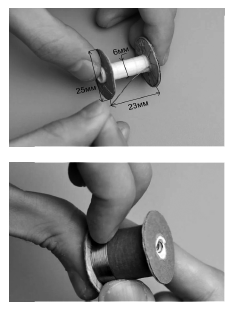

Итак, можно приступать к сборке. Для начала нужно сделать каркас для электромагнита L1.
Каркас для намотки делается из трех деталей: гильзы из обычной бумаги, свернутой в несколько слоев и проклеенной любым подходящим клеем,
чтобы получился цилиндр с внешним ø 6 и длиной 23 мм, и двух щечек из нетолстого картона ø 25 мм, чтобы намотанная обмотка не
«уползла».
Что ж, набираемся терпения и мотаем на получившемся каркасе 550 витков эмалированного медного провода. Мотать лучше всего виток к витку,
послойно, и в конечном итоге у вас должно получится 12 слоев намотанного провода. После намотки закрепляем выводы получившейся катушки
клеем, откладываем в сторону и собираем электронную часть левитрона. Никаких особенностей при сборке левитрона нет, паять можно как
навесным монтажом, так и на макетной плате.

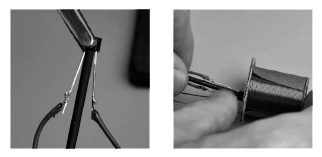

К выводам MD1 припаиваем отрезки монтажного провода и вставляем внутрь нашей катушки таким образом, чтобы его корпус чуть выступал из нее.
Закрепляем L1 подходящим образом, датчиком Холла вниз, и подаем питание на схему левитрона.
Теперь нужно поднести постоянный магнит к катушке снизу и отпустить его. Магнит должен повиснуть недалеко от катушечного конца.
Что делать, если левитрон не работает? Ну, прежде всего нужно проверить еще раз монтаж всей схемы - правильно ли все собрано? Если все правильно,
то нужно обратиться к документации на датчик Холла, который вы применили в своей конструкции. Дело в том, что его чувствительная сторона у
разных производителей может отличаться. А располагаться датчик в катушке должен именно чувствительной стороной наружу.
Если магнит не хочет «летать», а норовит «прилипнуть» к электромагниту, то попробуйте утяжелить его, например, небольшим кусочком
бумаги или картона - приклейте этот кусочек к одной из сторон.
М.Лебедев
ЮТ Левша 2020/06
"Строим левитрон"
