Детектор скрытой проводки своими руками.

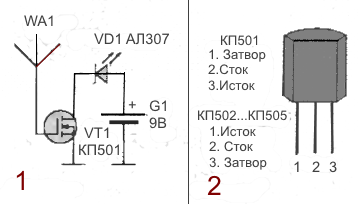

Я предлагаю схему самого простого детектора скрытой проводки (рис.1) выполненную на одном полевом транзисторе (КП501 с любым буквенным индексом).
Электрическое поле проводки с частотой 50 Гц создает микромощную ЭДС в антенне детектора, которая представляет собой кусок обычного медного провода
длиной 15...30 см.
На затворе VT1 появляется напряжение, что приводит к его открытию и возникновению тока через светодиод. Он загорается.
Источник питания детектора должен быть не менее, чем на 6 В.
Возможная замена КП501 - КП502 ÷ КП505. Их цоколевка приведена на рис.2.
Но лучше всего использовать КП504, т.к. его напряжение отсечки составляет всего 0,6 В.
Е.Артюхов
Радиолюбитель 1999/10
"Однотранзисторный детектор
скрытой проводки".
