Сирена для моделей и игрушек.

Предлагаемая простая схема прерывистой сигнальной сирены, вообще-то, предназначена для игрушек и моделей - машин милиции, скорой помощи, пожарной. Но если выходной сигнал подать на усилитель звуковой частоты (УЗЧ), тогда можно это устройство использовать не только для игрушек, а как дополнение к другим изделиям. К примеру, как сирену для систем охранной и пожарной сигнализации.

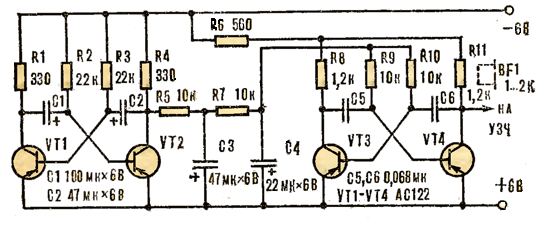

Сигнальная сирена составлена из двух генераторов, связанных между собой RC цепочкой. Первый каскад работает как генератор такта с большой длительностью импульсов, а второй,низкочастотный, создает прерывистый звук.

cirena

Транзисторы можно заменить на МП39 - МП42 с любым буквенным индексом. Если малая громкость сирены будет достаточна, тогда резистор R11 заменяем на высокоомный телефон BF1.
