Cигнализатор заморозков на почве.

Садоводов и огородников нередко подстерегает напасть, способная враз перечеркнуть все их усилия. Речь идет о непредвиденных заморозках, которые подкрадываются обычно ночью, когда усталые от трудов праведных земледельцы почивают. Попробуем им помочь, предложив автоматически действующий прибор, извещающий о приближении заморозков. Он подаст звуковой сигнал, как только температура упадет до опасной черты. Получив тревожное известие о заморозках, можно быстро организовать спасительный обогрев растений.

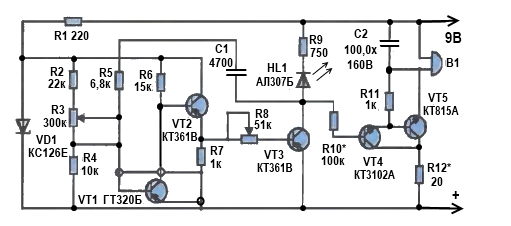

Сигнализатор заморозков представляет собой усилитель постоянного тока на VT2, VT3, поставленный в режим самовозбуждения благодаря обратной связи через конденсатор С1 с выхода — коллектора VT3 на вход — базу VT2. Такое состояние соответствует области положительных температур; чувствительным к ним датчиком служит транзистор VT1, который выносится за пределы помещения.

moroz

Пока температура благоприятна для растений, сопротивление перехода коллектор-эмиттер относительно мало и не препятствует работе в режиме генерации. Транзистор VT3, периодически отпираясь и запираясь с частотой 2...4 кГц, обеспечивает свечение светодиода HL1 «вполнакала». Слегка пульсирующий ток составного транзистора VT4, VТ5 неспособен оживить звонок В1, т.к. переменная составляющая минует звукоизлучатель благодаря конденсатору С2.
При заморазках сопротивление перехода VT1 значительно увеличивается, и генерация прекращается — транзисторы переходят в открытое состояние. Одновременно светодиод начинает ярко светиться, а звонок будит хозяина.

Собирается сигнализатор из следующих деталей:
постоянные резисторы — МЛТ-0,5 и МЛТ-2 (R12), переменные — СП-0,4;
конденсаторы типа КЛС или МБМ (С1) и К50-38.
Звонок можно взять от детского электроконструктора, но может быть и более мощный, рассчитанный для работы на постоянном токе при напряжении порядка 4...6 В.

Датчик крепится на алюминиевой пластине-радиаторе диаметром около 50 мм и толщиной 2...3 мм., и для лучшего теплового контакта крышку его корпуса прижимают к радиатору дюралевой шайбой, стягивая ее с радиатором тремя винтами. Выводы датчика и паяные места соединений с кабелем необходимо покрыть для изоляции и повышения прочности эпоксидной смолой с отвердителем, а радиатор и корпус окрашивают нитролаком. Кабель соединяющий VT1 со схемой сигнализатора заморозков должен быть двухжильным с экранирующей оболочкой; последняя соединяется с общим проводом схемы. Длина его порядка 2,5 м. Источником питания сигнализатора могут быть шесть гальванических элементов типоразмера R20, LR20, но лучше использовать сетевой 9-вольтовый адаптер с допустимым током нагрузки 0,2 А и больше, в зависимости от мощности примененного звонка.

Заключенный в футляр сигнализатор крепится рядом с окном или над дверью дома, в местах, где удобно выпустить двух жильный кабель наружу. Диаметр медных жил кабеля должен быть 1 мм.

Наладку сигнализатора проводят с помощью холодильника и спиртового термометра. Cперва датчик помещают в зону холодильника, где t° = +2°С. Резистор R9 ставят примерно на середину и регулятором R3 находят положение, при котором сработает В1. Затем его переносят в зону заморозков с t° = 0°C и, после некоторой выдержки, резистором R9 опять добиваются работы В1. Убедившись в правильной работе сигнализатора, найденные положения ручек резисторов больше не трогают.

П. Юрьев

ЮТ №5 1999г
