Термошкаф на балкон своими руками.

Хочу поделиться описанием хорошо проверенным самодельным термошкафом для овощей на балкон.
Очень часто у обитателей городских квартир возникает проблема с хранением картофеля. В зимнее время лучшего места, чем на балконе или лоджии, не найти даже при наличии кладовки. В кладовке и даже в подвале под многоэтажным домом (многими проверено на собственном опыте) слишком тепло, и картофель после закладки на хранение начинает быстро прорастать. У балкона в этом плане большое преимущество.
В течение вот уже пяти зим термошкаф на балконе не доставлял никаких хлопот, надежно укрывая клубни от мороза.

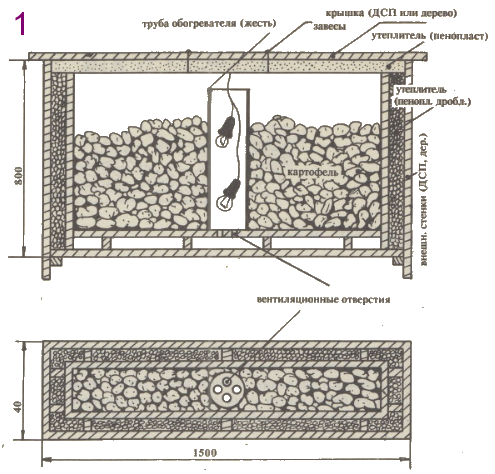

Термошкаф представляет собой ящик с двойными стенками, 40-миллиметровое пространство между ними по бокам заполняется дробленым пенопластом от различных упаковок. Хорошие ровные листы пенопласта удобно использовать для утеплеления крышки. Их подклеивают таким образом, чтобы пенопласт крышки входил внутрь внешних двойных боковин и опирался на внутренние стенки. Внутренние стенки по высоте изготавливают ниже внешних с тем, чтобы обеспечить плотное прилегание крышки, (см. рис.1).
termoshkaf1 Если все же хорошего уплотнения достичь не удалось — не беда. В этом случае следует подклеить по краям крышки поролон. Внутреннее днище термошкафа свободно вставляется внутрь ящика.
Снизу к днищу прибивается несколько опорных брусков толщиной 20 — 30 мм. Посередине и сверху к днищу крепится труба из тонкой жести, подобранная с таким расчетом, чтобы в ней поместились электрические лампочки, используемые в качестве нагревательных элементов. В днище под трубой просверлить несколько вентиляционных отверстий диаметром 8…10 мм.
После установки днища с прикрепленной к нему трубой необходимо проследить, чтобы она располагалась примерно на 20 мм ниже внутренних стенок ящика. Такая конструкция термошкафа позволяет нагретому в трубе воздуху свободно циркулировать по всему объему овощехранилища, обдувая практически каждый клубень.
Корпус термошкафа легко изготовить из подручных материалов, например, из обрезков ДСП или тонких досок. Боковые наружные стенки желательно сделать с выступами внизу в виде ножек, чтобы шкаф не соприкасалось с холодным бетонным полом Вашего балкона. Размеры термошкафа — справочные, при желании их можно уменьшить или увеличить, приспосабливаясь к размерам балкона и объему закладываемого на хранение картофеля. Габариты корпуса термошкафа приведенного на рис.1 — 1500×800х400.

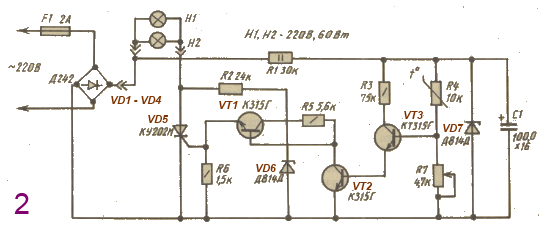

На рис.2 приведена электрическая схема термореле обогревателя.
termoshkaf2 В качестве нагревательного элемента в термошкафе используются две лампы накаливания (220В, 60 Вт), помещенные, как уже было сказано выше, в трубу. Нагревательный элемент включается в цепь тиристора VD5.
Элементы термореле питаются от стабилизированного питания (VD7, С1, R1). При охлаждении термодатчика, выполненного на терморезисторе R4, его сопротивление увеличивается, и, следовательно, потенциал в базе VT3 снижается до тех пор, пока транзисторы VT2, VT3 не закроются.
Как только закроются VT2, V9T3, током, протекающим через R2, R5 откроются транзистор VT1 и связанный с ним тиристор VD5. Нагреватель будет работать до тех пор, пока температура в зоне расположения термодатчика не достигнет такого значения, при котором сопротивление снизится и снова не откроются транзисторы VT2, VT3. VT1 и VT5 закроются, и процесс повторится до установления динамического режима равновесия.

Термореле собирают на любых транзисторах с достаточно высоким (50) коэффициентом усиления. Диоды Д242 и тиристор КУ202 выбраны для увеличения надежности. Однако, при замене на другие типы элементов следует помнить, что они используются в расчете на прямой ток 3А и обратное напряжение 400…600 В.
Тиристор также следует выбирать в расчете на прямое напряжение не менее 400 В. При использовании указанной мощности нагревателя и типов диодов выпрямителя и тиристора радиаторы для них не нужны.
Терморезистор лучше всего поместить в защитную оболочку (например, в трубочку от использованного фломастера).
Для удобства контроля за работой нагревателя можно после предохранителя поставить неоновую лампочку, которая будет свидетельствовать об исправности предохранителя.
Кроме того, последовательно в цепь нагрузки можно включить шунт и параллельно ему подключить микроамперметр. Сопротивление шунта следует подобрать таким образом, чтобы при полностью открытом VD5 стрелка микроамперметра отклонялась на всю шкалу. В качестве шунта для микроамперметра 100 мкА и ниже вполне может подойти кусок монтажного провода подходящей длины. Затем по величине отклонения стрелки микроамперметра, установленного в любом удобном месте, можно будет судить о работе термостата и необходимости замены перегоревшей лампочки.
Устройство нагревателя не требует настройки, за исключением установки требуемой температуры.
Температура внутри термошкафа на балконе зимой должна составлять 0…4 С. Эта величина является оптимальной для хранения картофеля. Обычно при указанных размерах термошкафа колебания составляют 1…2 С. Температура устанавливается резистором R7.
Датчик располагается на поверхности картофеля.

Бельский И.

РЛ 1991/3
