Электронный стетоскоп своими руками.

Стетоскоп нужен не только медикам. С его помощью можно прослушать шумы или стуки в определенных узлах механизмов и приборов, им пользуются при диагностике двигателей автомобилей, а так же других деталей и узлов. При помощи стетоскопа можно определить место усадки дома, место расположения гнезда насекомых или мелких животных... Да мало ли еще для чего может пригодиться стетоскоп! Даже в качестве игрушки. Обычно стетоскоп представляет собой акустический прибор. Но этот электронный.

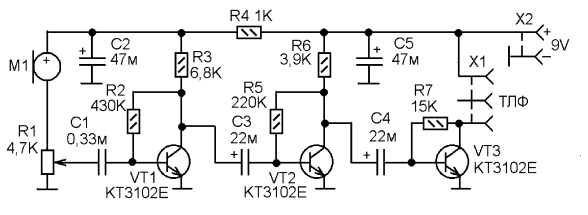

Принципиальная схема стетоскопа показана на рисунке.
Он состоит из миниатюрного электретного микрофона и трехкаскадного усилителя НЧ на трех транзисторах, каждый из которых включен по схеме с общим эмиттером. Слушать - через стандартные головные стереотелефоны, пара которых здесь включается последовательно друг другу. Источником питания служит «Крона» или её зарубежный девятивольтовый аналог.
stetoskop Микрофон М1 - обычный миниатюрный электретный с встроенным УНЧ. Двухвыводный. Питающее напряжение поступает на него через R1, который является одновременно нагрузкой микрофонного УНЧ и регулятором чувствительности.
С резистора R1 через разделительный конденсатор С1 НЧ сигнал поступает на первый каскад усиления на транзисторе VT1. Рабочая точка устанавливается сопротивлением резистора R2 так, чтобы коллекторное напряжение на VT1 было около 3-4V.
С коллектора VT1 усиленный сигнал НЧ через разделительный конденсатор СЗ поступает на второй усилительный каскад на VT2. Рабочая точка устанавливается сопротивлением резистора R5 так, чтобы на коллекторе VT2 было напряжение около 3-4V.
С целью устранения возможности самовозбуждения между первым и вторым каскадом по питанию включена блокирующая цепочка R4-C2.
Нагружен усилитель на головные телефоны, подключенные к разъему Х1. Головные телефоны - стандартные стереофонические, обычно их сопротивление по 32 ом на капсюль. Здесь они включаются последовательно - к коллектору VT3 подключается один канал, к источнику питания - другой, а общий провод оставлен неподключенным. В результате капсюли оказываются подключенными последовательно.
Электронный стетоскоп можно запитать и от сетевого источника, но в этом случае может возникать сильно мешающий фон переменного тока.
Схема собрана объемным способом в корпусе карманного фонарика. Микрофон установлен вместо лампочки.

Николаев Ф.В.

РК 2016/02
"Электронный стетоскоп"
