Простая противоугонка своими руками.

Проблема угона автомобиля всегда стоит очень остро. Существует множество вариантов противоугонок как промышленных, так и самодельных разного уровня сложности. Хочу предложить очень простую противоугонку для "обездвиживания" любимого "железного коня".

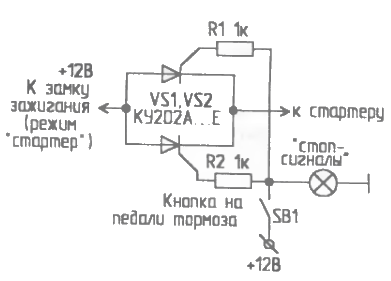

Если нажать на педаль тормоза при включенном зажигании в режиме "Стартер", напряжение от бортовой сети через замкнувшуюся кнопку SB1, установленную возле тормозной педали, и ограничительные резисторы R1 и R2 поступает на управляющие электроды тиристоров VS1, VS2, открывает их и цепь запуска двигателя замыкается.
protivougonka Если не давить на тормоз, питание к стартеру не поступит, и мотор не заведется даже с "родным" ключом зажигания. Об этой особенности своего "лимузина" может знать только хозяин. Для окружающих его действия при заводке автомобиля внешне ничем не отличаются от обычных, поэтому "тормозной секрет" противоугонки, на мой взгляд, заметно уменьшает вероятность угона.
Два тринистора, включенные параллельно, необходимы для уменьшения сопротивления цепи, учитывая большой стартерный ток. Тиристоры противоугонки можно расположить в любом месте под капотом, так чтобы они не бросались в глаза.
Немного усложнив схему противоугонки, ее можно дополнить системой стартерной блокировки при работающем двигателе. Это предохранит его от поломки при ошибочной "повторной" заводке.

Кашкаров А.

Радиомир 2001/09
