Назначение и классификация радиоприемников.

В начале этой статьи давайте разберемся, что представляет собой радиоприемник - как он появился, что принимает и как принимает.
Началу радиотехники мы обязаны русскому ученому Александру Степановичу Попову, который 7 мая 1895 году сделал доклад на заседании Русского физико - химического общества о своем изобретении и осуществил первую радиосвязь.
Для любой радиосвязи необходимо иметь радиопередатчик, создающий электрические высокочастотные колебания излучающие в пространство, а так же радиоприемник для приема и преобразования этих высокочастотных колебаний.

priemnik1

Первый передатчик А.С.Попова был искровым, в котором в антенне А (излучающем проводе) ( рис.1) возбуждались затухающие колебания при помощи искрового разрядника Р, питаемого от трансформатора Т. При замыкании телеграфного ключа К по первичной обмотке трансформатора протекал прерывистый ток и индуктировал ток высокого напряжения во вторичной обмотке. Когда заряд антенны достигал пробивного напряжения разрядника, происходил колебательный разряд, который излучал электромагнитную энергию в пространство.
Радиоприемник А.С.Попова ( рис.2), применявшийся для приема сигналов искрового передатчика, использовал простейшее устройство - кохорер ( К). Это устройство состояло из стеклянной трубки с стальными опилками, к которым с противоположных концов трубки подведены контактные электроды.
priemnik2 Кохорер, обладающий малой проводимостью, резко увеличивает проводимость при воздействии электромагнитных волн, принятых на антенну А. Это позволяет сработать реле Р и включить батарею Б на телеграфный аппарат Морзе М, который записывает сигналы на ленту, и одновременно приводит в действие молоточный прерыватель П. Он встряхивает опилки в трубке кохерера, тем самым, уменьшая проводимость кохерера, готовит его к приему следующего сигнала.
Вскоре кохерер и телеграфный аппарат были заменены кристаллическим детектором и телефоном, существенно повысившим чувствительность радиоприемника и позволившими принимать сигналы радиопередатчика "на слух". Но первые детекторные радиоприемники уже построенные по схеме с антенным и промежуточными настраиваемыми контурами были сложными и громоздкими аппаратами. Профессиональные детекторные радиоприемники имели габариты, соответствующие современному 100 ваттному ламповому передатчику.
И по прошествии более ста лет после изобретения радиоприемника современное радиоприемное устройство так же состоит из антенны, радиоприемника и оконечного аппарата (рис.3).

priemnik3

Назначение приемников.

В наше время основной частью любой информационной технической системы (связи, радиолокации, радионавигации и др.), использующей радиоволны в качестве переносчика сообщений, является радиоприемное устройство.
Радиоприемник необходим для извлечения информации из приходящих в место приема радиосигналов. И качество извлеченной информации должно быть не хуже информации передаваемой. Для выполнения этой задачи радиоприемник должен содержать антенну, радиоприемник и оконечное устройство.
Радиоприемное устройство состоит из узлов и блоков, с помощью которых производятся следующие операции (рис.4)
priemnik4 - с помощью антенны обеспечивается пространственная и поляризационная избирательность и преобразование электромагнитного поля в электрический сигнал (см. Антенна для радиоприемника );
- выделение полезных радиосигналов из совокупности других (мешающих) сигналов, не совпадающих с ним по частоте, и помех (выполняется входной цепью ВЦ);
- усиление выделенного высокочастотного радиосигнала при помощи УВЧ;
- преобразование радиосигнала в первичный электрический сигнал, несущий полезную информацию ПЭС (выполняется детектором Д);
- преобразование ПЭС в сообщение (ППЭС) и воспроизведение оконечным устройством (ОУ) полезной информации.

Классификация приемников

Радиоприемные устройства классифицируют по ряду признаков, которые определяют технические характеристики аппаратуры.
1. По назначению радиоприемники делятся на:
- профессиональные (связные, разведывательные, радиолокационные, радионавигационные и др.);
- вещательные.

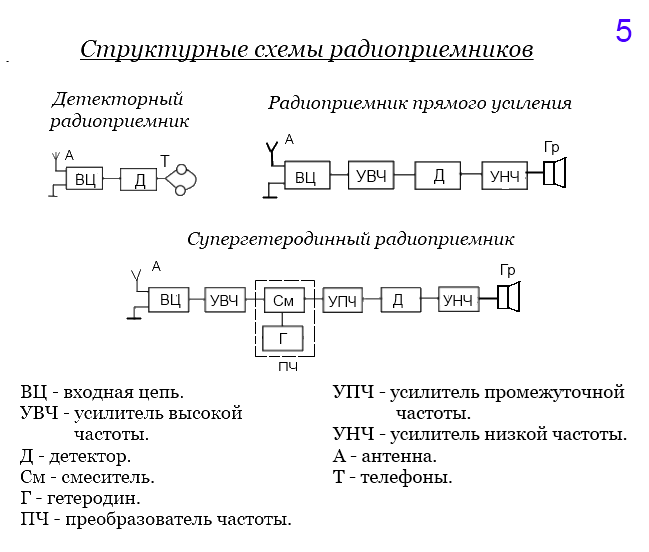

2. Приемника по схеме построения (рис.5):
- детекторные;
- прямого усиления;
- супергетеродинные;
- регенеративные;
- суперрегенеративные.
Регенеративные приемники в наше время почти не используются, и структурная схема его здесь не приводится.

priemnik5

3.Приемники по виду принимаемого сигнала:
- непрерывных (аналоговых) сигналов;
- импульсных (дискретных) сигналов;
- универсальные (для приема непрерывных и дискретных сигналов).
4. По виду модуляции принимаемого сигнала на приемники:
- амплитудно - модулированные;
- частотно - модулированные;
- фазомодулированные;
- однополосные;
- импульсно - модулированные.
5. По роду работы:
- радиотелефонные;
- радиотелеграфные (слухового, буквопечатающего приема);
- фототелеграфные и др.
Профессиональные приемники могут быть комбинированными, предназначенными для приема различного рода радиосигналов.

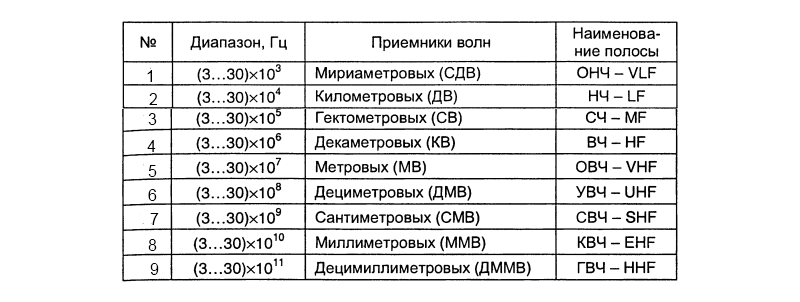

6. По диапазону принимаемых частот:

priemnik6

7. По способу перестройки:
- плавные;
- дискретные;
- комбинированные.
8. По месту установки:
- стационарные;
- возимые - автомобильные, самолетные, корабельные;
- переносные.
9. По системе питания:
- сетевые;
- аккумуляторные или батарейные;
- универсальные.
