Нейростимулятор своими руками.

Малоподвижный образ жизни, болезни, а иногда просто лень атрофируют наши мышцы. Уменьшается кровоснабжение мышц и органов. Биологически активные точки (точки акупунктуры) теряют связь между собой, что приводит к нарушению обмена энергией между ними. Это чревато новыми болезнями и ухудшением самочувствия. Человек угасает на глазах. Лень надо прогнать. А для больных людей и для людей, ведущих вынужденный малоподвижный образ жизни, например на работе, предназначен этот нейростимулятор.
Он не качает мышцы, как ошибочно думают многие, насмотревшись рекламы, а разогревает их, усиливая кровоток. Особенно нужен такой нейростимулятор людям, находящимся долгое время на больничной койке после автомобильных аварий, с повреждениями позвоночника, парализованных. Хорошо применить нейростимулятор и для больных различного рода артритами с ограниченной подвижностью.

Функционально нейростимулятор состоит из двух генераторов импульсов, формирователя длительности импульсов, преобразователя напряжения и выходного усилителя.

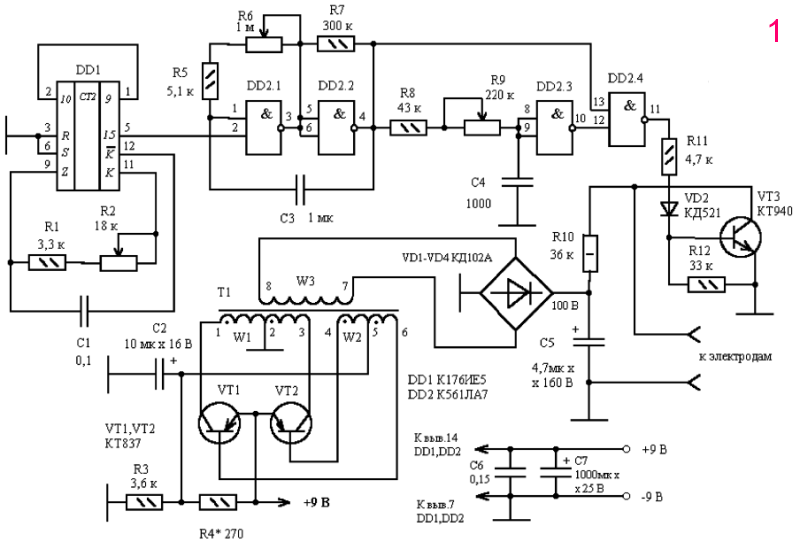

Генератор, реализованный на микросхеме DD1, на выходе выдает импульсы с периодом от 1 секунды до 70 секунд, который устанавливается резистором R2 (рис.1).
nejrostimulyator1 Они запускают второй генератор на элементах DD2.1, DD2.2. Импульсный период устанавливается резистором R6. Таким образом, импульсная длительность первого генератора заполняется импульсами второго генератора. Пауза между импульсными пачками равна половине периода первого генератора. Для регулирования субъективного ощущения, выходные импульсы имеют одинаковую длительность, формируемую формирователем на элементах DD2.3, DD2.4. Длительность их можно менять от 50 до 250 мкс резистором R9.
На выводе 11 DD2.4 получаем импульсное напряжение отрицательной полярности и поэтому выходной транзистор VT3 в паузах открыт, а во время прохождения импульсов – закрыт. Нагрузочный резистор R10 ограничивает выходной ток до 27-30 мА, обеспечивая безопасность человека.
Преобразователь напряжения нейростимулятора собран по стандартной схеме мультивибратора на транзисторах VT1, VT2 структуры pnp.
nejrostimulyator2 Трансформатор Т1 намотан на ферритовом кольце 30х15х6 2000НМ1. Обмотка 1 содержит 2х43 витка провода ПЭВ2-0,5, обмотка 2 содержит 2х14 витков, а обмотка 3 содержит 450 витков. Обмотки W2, W3 намотаны проводом ПЭВ2-0,27 (0,30).
Сначала наматывается W3, затем в два провода обмотки W1,W2. Конец одной обмотки W1 и W2 соединяется с началом второй, обеспечивая фазировку витков. Если после включения преобразователя на выходе диодного моста нет напряжения, то необходимо поменять местами выводы 1-3 или 4-6 трансформатора. Резистор R4 подбирается по минимуму потребляемого тока и по устойчивости запуска преобразователя при включении напряжения питания. Потребляемый ток преобразователя без нагрузки – 20 мА. Выходное напряжение нейростимулятра равно 100 в, а общий потребляемый ток – 60 мА. Трансформатор блока питания необходимо рассчитывать на больший ток, так как кратковременно, при включении преобразователь потребляет больший ток. Это обусловлено установкой переходных процессов автогенератора.

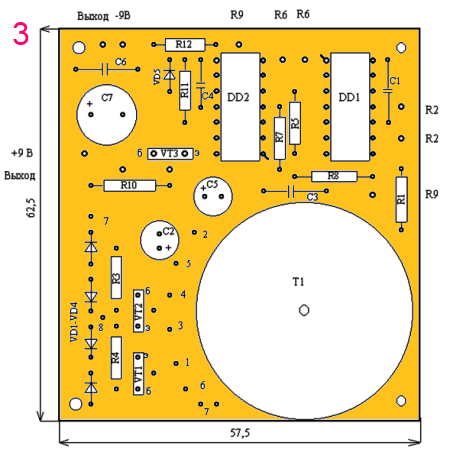

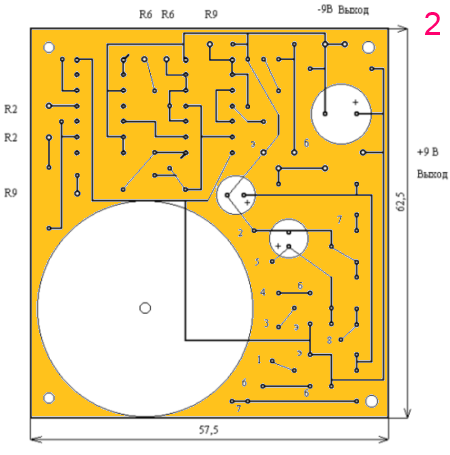

nejrostimulyator3 Чертеж печатной платы нейростимулятора показан на рис.2, а расположение элементов на плате – на рис.3.

Электроды для нейростимулятора лучше сделать круглыми из белей жести (никелированной) диаметром 40-50 мм, края которых скругляются надфилем, чтобы не врезались в тело. После припайки тонких проводов, сторона пайки заливается герметиком. На руках и ногах электроды лучше прикреплять с помощью укороченного эластичного бинта. На туловище надо сделать специальный бандаж на резинке и застежке на пуговицах или липучке. Если вы идете на работу, то бандажи можно надеть заранее. Ориентировочное расположение электродов на теле – начало и окончание мышцы. Приблизительно их установка дана на рис.4.
Их лучше прикреплять на марлю, смоченную подсоленной водой. Если марли нет (или нет такой возможности), то необходимо позаботиться о хорошем контакте электрода с телом, иначе под ним будет ощущаться жжение. Наилучшее ощущение под ним – это распирание. Будто мышца выдавливается изнутри. Обычное ощущение – вибрация и потепление. Сила ощущения регулируется R9. Изменение положения электродов необходимо делать при выключенном нейростимуляторе.
nejrostimulyator4 Не торопитесь давать максимальную импульсную длительность воздействия нейростимулятором – малые дозы более целебны. Лучше увеличить продолжительность. Болезни мы подхватываем не за один день, и лечить их надо тоже не один день. Первое включение нейростимулятора с подсоединенными электродами делайте так, чтобы можно было их или прибор быстро отключить. Кратковременное замыкание электродов друг на друга не опасно. Прежде чем подключать прибор к больному опробуйте его действие на себе, лучше на ногах.
Если вы будете использовать прибор нейростимулятора на других людях, то желательно поставить индикацию прохождения импульсного сигнала. Для этого надо от вывода 13 DD 2.4 через резистор соответствующего номинала на минус питания поставить любой светодиод. Светодиод и гасящее сопротивление крепятся на крышке корпуса нейростимулятора.

Заец Н.

Конструктор 2002/05
