Мегафон своими руками.

Когда мне понадобился мегафон, я ознакомился с ценами на промышленные китайские изделия: как оказалось, стоили они от 1500 до 8000 руб., и счёл, что подобный прибор могу собрать за пару часов своими руками. Мегафон (или громкоговоритель), электрическую схему которого рекомендую и привожу далее, будет полезен при проведении спортивных состязаний, в рекламе, в условиях постоянного повышенного шума, для игр с ребёнком и даже в микроавтобусе для трансляции информации пассажирам на задних сиденьях.
Правилами дорожного движения, действующими сегодня в РФ, не разрешается применение водителями и пассажирами громкоговорящих устройств (кроме автомашин оперативных служб), поэтому использовать предлагаемое устройство можно в других целях, не запрещённых законом, то есть не вне, а в самом салоне автомобиле. Признаюсь, что специально планировал его именно как автомобильный мегафон для поездок в большой компании в моём минивэне.
Схемное решение мегафона доступно для повторения не только радиолюбителю, но даже автовладельцу с небольшим опытом в радиотехнике. Настраивать мегафон не нужно, при исправных элементах и правильном монтаже он начинает работать сразу. Причём неискажённая громкость такой самоделки не уступает этому параметру недорогого промышленного китайского аналога.
Отличительными особенностями предлагаемой разработки являются: большой коэффициент усиления, простота и надёжность, её ориентация на автономную работу (от батарей или аккумуляторов с суммарным напряжением 12 В), отсутствие двуполярного питания.

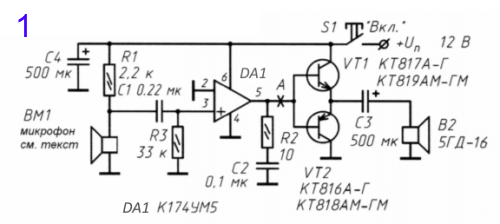

Итак, мегафон представляет собой устройство, многократно усиливающую (в сотни раз) уровень входного сигнала. Рассмотрим подробнее принцип работы и саму схему (рис. 1). Микросхема DA1 представляет собой усилитель мощности с выходной мощностью 2 Вт при нагрузке 4 Ом для работы в звуковых трактах аппаратуры и включена по классической схеме. Однако, поскольку с выхода микросхемы (МС) усиленный сигнал подаётся на «раскачивающий» транзисторный каскад, усилитель мощности имеет более высокую выходную мощность, достигающую, по моим данным, 4,5…4,8 Вт при питании 12 В. Этой мощности вполне достаточно, чтобы, не надрывая голос, вести экскурсии на улице или голосом информировать слушателей, расположившихся на задних сиденьях минивэна или микроавтобуса.
На высокоомном входе МС подключается высокочувствительный микрофон, взятый мною от старого сотового телефона Nokia3310 (впрочем, по внешнему виду подходят и микрофоны от других сотовых телефонов, к примеру, микрофоны LG KP500, KP501, KC910, KF510 и др.). Могут подойти электретные микрофоны типа МКЭ – в этой серии несколько моделей, но наиболее популярен МКЭ-3).
Как видно из электросхемы, мегафон реализован на одной микросхеме-усилителе К174УН5, благодаря чему достигается усиление ЗЧ без потерь качества.
megafon1 Выход МС подключён к выходному каскаду на комплементарной паре кремниевых транзисторов, которые в данном исполнении обеспечивают десятикратное усиление сигнала ЗЧ (возможные варианты замены транзисторов показаны на рис. 1). Оксидный конденсатор C3 (на 25 – 35 В) необходим для исключения составляющей постоянного напряжения на динамической головке (защищает её при пиковых значениях сигнала).
Ёмкость конденсатора не желательно изменять ниже, чем 200 мкФ, поскольку от этого зависит и максимальная амплитуда сигнала ЗЧ на выходе усилителя мегафона. В роли C3 хорошо работает оксидный конденсатор фирмы Tesla.
Цепочка R2С2 – компенсационная; она предотвращает искажения звука.
Однако, при первом включении мегафона, сам радиолюбитель может решить, исходя из особенностей применения динамиков и транзисторной пары, есть ли в этой цепи необходимость. Таким образом, указанную RС-цепочку можно без последствий исключить.
На практике выяснилось, что можно предусмотреть плавную регулировку уровня громкости (мощности) мегафона, применив вместо резистора R3 переменный резистор сопротивлением 22…33 кОм серии В (с линейной характеристикой). Вывод 3 микросхемы К174УН5 в таком случае подключается к среднему выводу переменного резистора.
Изменяя ёмкость конденсатора С1 в пределах 0,05 – 1,5 мкФ, можно в небольших пределах корректировать громкость и тон звука мегафона. Его допуск возможен на 10-15 %.
DA1 необходимо в обязательном порядке устанавливать на теплоотвод.
Не рекомендую этот мегафон ориентировать на сетевой источник питания, поскольку он изначально рассчитан как переносной с автономным питанием от батарей. Более того, МС К174УН5 не защищена от случайного увеличения напряжения питания и работает при 12 В ± 10% (максимальное напряжение 13,2 В; его длительное время она также не выдержит). Зато она имеет большую экономичность, почему и была выбрана для столь необычной схемы с автономным питанием от батарей или аккумуляторов; ток потребления К174УН5 всего 30 мА.
Вместо указанной на схеме динамической головки подойдут современные: YDP5090-11, динамик ВС25SC55-04 или, у кого есть, старый «советский» 6ГДВ-5Д.

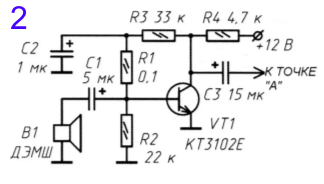

Так же можно использовать не только высокочувствительный конденсаторный или электретный микрофон, но и динамический капсюль, к примеру, типа ДЭМШ. Электрическая схема - адаптер для динамического капсюля, сопротивлением 70...200 Ом и выше, представлена на рис. 2.
megafon2 Выход этого микрофонного усилителя на транзисторе VT1 следует подключить в разрыв проводника, идущего от регулирующего резистора R3 и конденсатора С1. Элементы (R1 и С1 в таком случае из первоначальной схемы (рис. 1) удаляются.
Транзистор VТ1 выбран с большим коэффициентом усиления и обеспечивает передачу сигнала около 40 дБ при использовании совместно с капсюлем типа ДЭМШ.
Вместо указанного транзистора можно применить транзисторы КТ373А, КТ342В, КТ3102А. Оксидные конденсаторы С1 – С3 применяются на любое рабочее напряжение.

При пайке/монтаже микросхемы соблюдайте осторожность; не перегревайте выводы. Производитель К174УН5 советует соблюдать продолжительность пайки вывода не более 3 с, интервал между пайками соседних выводов – 10 с.
Длина проводников от выводов МС должна стремиться к минимуму – для уменьшения влияния паразитных связей.

А.Кашкаров

МК 2014/07
