Аппарат для магнитотерапии своими руками

Если вас или ваших близких мучают боли в суставах от отложения солей (полиартрит, артриты, артрозы), то попробуйте применить магнитотерапию.
Все в нашем мире держится на электронных связях атомов, электронов, протонов и т.д. Но организм человека еще и сам вырабатывает электрические сигналы, управляющие нашим самочувствием. Нарушение электрических связей в организме вызывает болезни. На принципе восстановления связей в человеческом организме основывается все учение древней китайской медицины воздействия на биологически активные точки (чжень-цзю терапии).
Современная медицина и развитие электроники прибавило к этому учению различные формы рефлексотерапии. Это лазерная терапия, магнитотерапия, световая, звуковая и множество других видов терапии. Большинство из них направленно местно (локально) воздействуют на болевые участки тела.

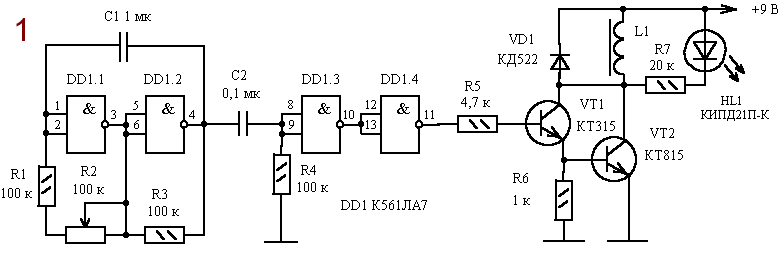

Предлагаемый аппарат для магнитотерапии вырабатывает импульсы магнитного поля малой мощности. Схема аппарата дана на рисунке 1.

magnitoterapiya1

Аппарат магнитотерапии состоит из трех функциональных блоков генератора, формирователя и усилителя тока.
Генератор собран по схеме мультивибратора на элементах DD1.1, DD1.2. Формирователь короткого импульса состоит из дифференцирующей цепочки C2,R4 и элементов DD1.3, DD1.4. Усилитель тока собран на транзисторах VT1, VT2, работающих в ключевом режиме. Диод VD1 необходим для защиты транзисторов от пробоя токами самоиндукции. Светодиод можно взять типа АЛ307 или любой другой, уменьшив номинал резистора R7 до 2 к. Но при такой замене увеличится потребляемый ток.
Электромагнит имеет сопротивление обмотки не менее 20 Ом. Катушка электромагнита наматывается на каркасе с внутренним диаметром 10 мм и наружным 20мм проводом ПЭВ-2 0,22. Катушку можно взять готовую от ниток, но обязательно деревянную.
Намотка до заполнения каркаса. Последний слой намотки, вместе с припаянными гибкими проводами длиной около 50 см, обматывается изолентой.
В отверстие катушки вставляется магнитопровод сердечник, сделанный из мягкой стали, например, сталь 3. В качестве сердечника для катушки, взятой от ниток, хорошо ввинчивается болт М10 без головки.
Аппарат для магнитотерапии собирается в подходящую коробку, где устанавливается регулятор частоты, светодиод, батарея типа "Крона". Провод от магнита подключается к прибору стерео разъемом, который одновременно выполняет функцию выключателя питания.
При первом включении аппарата магнитотерапии контролируют изменение частоты включения светодиода при вращении частотным регулятором. Работу магнита можно проверить, если поднести его к экрану цветного телевизора это безопасно. На экране синхронно со вспышками светодиода должны появляться затенения.

Внимание!

Запрещается пользоваться аппаратом для магнитотерапии людям, которые имеют электромеханические кардиостимуляторы!
При работе аппарата магнитотерапии, магнит подносят к болезненному суставу магнитопроводом и делают медленные круговые движения. Время воздействия до 30 минут. Частоту генератора устанавливают минимальной, контролируя их по вспышкам светодиода. Если боль не утихает, ее медленно увеличивают. При этом надо помнить, что большая частота предназначена для разбивки отложений солей, поэтому боль на некоторое время может усилиться.

Устройство для магнитотерапии можно применять при лечении переломов и заживлении ран, а также при зубных болях.

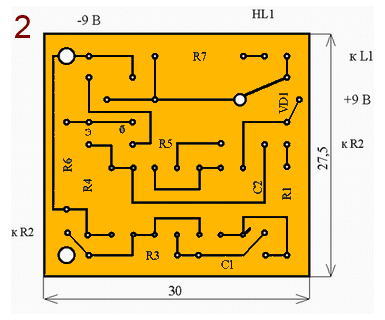

Чертеж печатной платы аппарата магнитотерапии показан на рисунке 2.

magnitoterapiya2

Еще одно применение этого аппарата для магнитотерапии - обработка семян перед посадкой.
На коробку с семенами ставится магнит на 30 секунд, частота импульсов минимальна. Многолетняя практика обработки семян показала хорошую живучесть рассады, увеличение сопротивляемости к болезням и более крупные плоды. Хотя в первой фазе, до настоящего листа растение задерживается в росте, в последующем оно обгоняет "не обработанную" рассаду. Главное в этом деле не переусердствовать при обработке магнитом.

Заец Н.И.
