Портативный ионизатор воздуха своими руками.

Живя в городе, мы уже не обращаем внимания, что каким воздухом мы дышим. Только когда выбираясь за город или на море и вдыхая живительный воздух, чувствуем, чем мы лишены.
Секрет же благотворного влияния отдыха на природе объясняется не только чистотой воздуха, но и наличием большого количества отрицательных ионов. Городская атмосфера насыщенами ими в десятки раз меньше чем "на природе".
Сейчас делают сами или покупают бытовые генераторы ионов - люстры Чижевского, которые предназначены для ионизации квартиры. Но ведь большую часть времени мы проводим не дома, а в транспорте, на рабочем месте, где среда обитания также неблагоприятна. Вот тут-то и пригодится индивидуальный, "карманного" типа ионизатор, схема которого приведена на рис.1.

ionizator1

Самодельный портативный ионизатор воздуха представляет собой генератор импульсов на транзисторе VT1 с частотой 3 кГц. Через повышающую обмотку L1 трансформатора Т1 импульсы поступают на игольчатые электроды WA1.На их концах создается электрополе высокой напряженности, вызывающее ионизацию молекул воздуха.
Так как поток ионов воздуха в ионизаторе не столь обилен, как в стационарной установке, его надо направить точно по "адресу". Для этого применен миниатюрный вентилятор, приводимый в действие микроэлектродвигателем М1, который можно взять из игрушек или моделей-копий.
Для интенсивного ионообразования воздуха необходимо, чтобы напряжение на игольчатых электродах составляло порядка 20...25 кВ.
Трансформатор собирается на Ш-образном сердечнике12 х 16 мм из феррита 2000НН. Обмотка L1 имеет порядка 2000 витков провода ПЭВ-1 0,05, L2 - 45 вит. провода ПЭВ-1 0,5, L3 - 46 вит. ПЭВ-1 0,2. Между всеми слоями L1 прокладывается один слой изоляции из полистирольной пленки. Такая же изоляция в два - три слоя помещается между первичной и вторичной обмотками. Выводить наружу концы обмоток следует по кратчайшему пути через боковые щечки каркаса ионизатора, располагая их возможно дальше один от другого.
Резистор R1 имеет 50...60 витков нихромового провода диаметром 0,15 мм, навитых на текстолитовой планке шириной 10 миллиметров.
Для охлаждения транзистора необходим ребристый радиатор.
Игольчатые электроды в количестве 5...8 штук, в виде заостренных отрезков проволоки диаметром 0,5 и длиной 30 миллиметров припаяны к несущей рамке из медного провода диаметром 1...1,5 мм.

ionizator2

Прежде чем делать законченную конструкцию, лучше собрать и испытать макет ионизатора пока без вентилятора. При наладке ионизатора его целесообразно питать от сетевого адаптера.
Освежающее действие ионизатора должно чувствоваться на расстоянии около 20 см от лица при длительности работы устройства около 15 минут.
Если чувствуется ионизация воздуха, то подключаем вентилятор.
Диаметр лопастей выбираем около 30 mm, а обороты двигателя - подбором проволочного резистора R2.
Светодиод HL1 указывает на наличии опасного высокого напряжения при включенном ионизаторе.
Источник питания ионизатора - батарея из трех аккумуляторов СЦ-05 или подобных им.

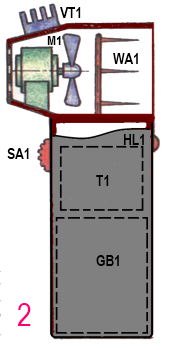

Примерная компоновка портативного ионизатора воздуха приведена на рис.2.
В рукоятке находятся источник питания GB1, трансформатор Т1, выключатель SA1, светодиод HL1 и мелкие детали. Сверху - вентилятор, радиатор с транзистором и игольчатые электроды. Все это заключено в общий кожух, который является воздуховодом.
Конструкция ионизатора может упростится, если прибор будет предназначен только для рабочего места в помещении. Тогда возможно питать его от сети и габариты могут быть побольше.
Нужно только избегать контакта с работающими электродами. Прикосновение не опасно для жизни, но ощущение не из приятных.

П. Юрьев
